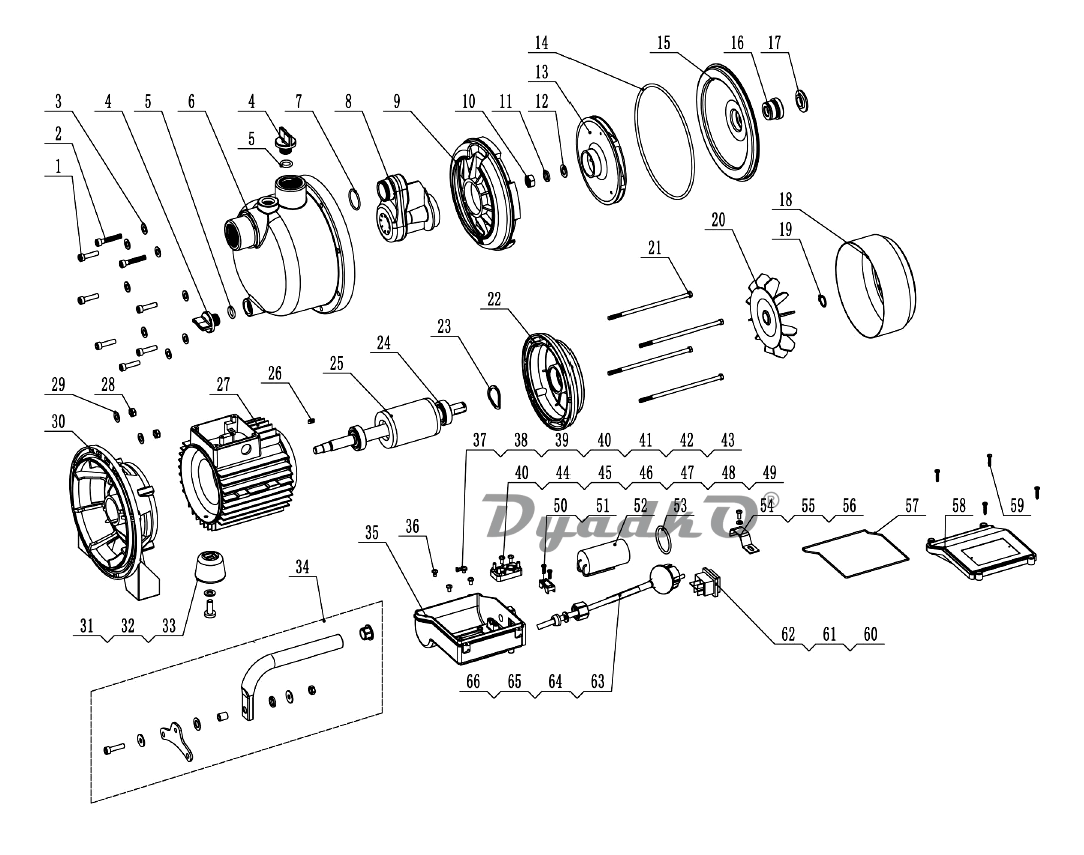

Схема STERWINS 900 JET-3 900 JET-3 (16872305)

1 Винт
2 Винт
3 Пружинная шайба
4 Заливная и сливная пробка
4+5 Пробка 900 JET-3
5 Уплотнительное кольцо
6 Корпус насоса
7 Уплотнительное кольцо
8 Диффузор
9 Трубка Вентури
10 Шестигранная гайка
11 Плоская шайба
12 Пружинная шайба
13 Рабочее колесо
14 Уплотнительное кольцо
15 Крышка кронштейна
16 Механическое уплотнение
17 Водонепроницаемый сальник
18 Крышка вентилятора
19 Пружинное кольцо
20 Вентилятор
20 Вентилятор 900 JET-3
21 Болт
22 Торцевая пластина
23 Пружинная шайба
24 Шариковый подшипник
24 Набор подшипников 900 JET-3
25 Ротор
25 Ротор 900 JET-3
26 Шпонка вала
27 Статор
27 Статор 900 JET-3
28 Шестигранная гайка
29 Плоская шайба
30 Опора насоса
31 Винт
32 Плоская шайба
33 Ножка
34 Рукоятка
35 Распределительная коробка
36 Винт
37 Винт
38 Пружинная шайба
39 Фиксирующая шайба
40 Холодное уплотнение
41 Линия
42 Термоусадочная трубка
43 Соединение
44 Клемма проводки
45 Винт
46 Шестигранная гайка
47 Плоская шайба
48 Линия
49 Линия
50 Зажим кабеля
51 Винт
52 Конденсатор 900 JET-3
52 Конденсатор
53 Уплотнительное кольцо
54 Зажим конденсатора
55 Плоская шайба
56 Винт
57 Уплотнительное кольцо
58 Крышка клемм
59 Винт
60 Переключатель
60-62 Включатель 900 JET-3
61 Вставная пружина
62 Защитный вкладыш
63 Гайка крышки коробки
64 Уплотнительная оболочка
65 Уплотнительная шайба
66 Сетевой шнур 900 JET-3
66 Кабель
