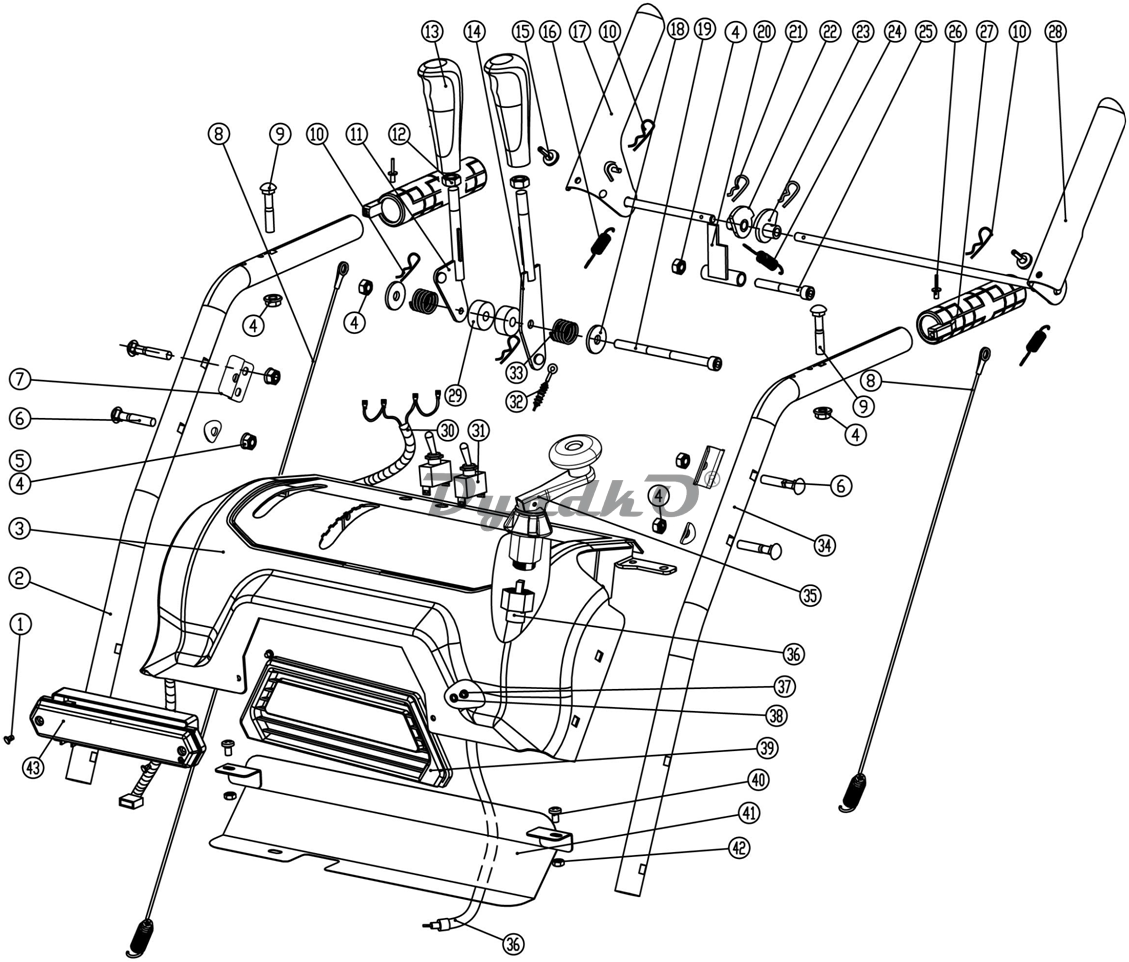

Схема DDE ST 9071 LE Панель управления


1 screw ST3.5X16F
2 upper handle, right
3 G Panel
4 Гайка DDE ST6560L
5 washer 8x22x2
6 bolt M8*40
7 spring seat
8 Long wire
9 bolt M8*35
10 B pin 1.5x25
11 Рычаг DDE ST1176LE / ST1387LET/ST9071LE переключения скорости
12 nut M10
13 gear handle
14 Рычаг DDE ST1176LE / ST1387LET / ST9071LE регулировки крышки дефлектора выброса
15 rubber washer
16 Пружина DDE ST1387L /ST1176LE/ST6561LE/ ST9071LE рукоятки включения хода / шнека
17 Ручка-рукоятка DDE ST1176LE правая / включения шнека
18 big washer 8
19 screw M8x150
20 stopper
21 pinchock
22 right cam
23 left cam
24 Пружина DDE ST1387L (C31) / ST1176LE / ST1387LET / ST9071LE стопорная
25 screw M8x60
26 rivet 4x10
27 heated handle
28 Ручка-рукоятка DDE ST1176LE левая / включения хода
29 washer 8
30 Провод DDE ST1387L (C37) / ST176LE контрольной панели
31 Выключатель DDE (HY64) ST1176LE / ST1387LET / ST6561LE
32 Трос управления DDE ST1176LE /ST1387LET / ST6561L /ST6561LE/ST9071LE козырьком выброса
33 preset spring
34 upper handle, left
35 Ручка-рукоятка DDE ST1176LE / ST1387LET / ST6561L /ST6561LE / ST9071LE в сборе управлением поворота дефлектора выброса
36 Вал гибкий DDE ST1176LE / ST1387LET / ST9071LE управления вращением дефлектора выброса в сборе (БЕЗ РУЧКИ)
37 screw M6x10
38 flat washer 6
39 panel
40 Болт DDE ST M6x12
41 cover
42 jam nut M6
43 Компонент световой фара в сборе DDE ST1387L (C8) /ST1176LE / ST1387LET / ST6561LE / ST9071LE
