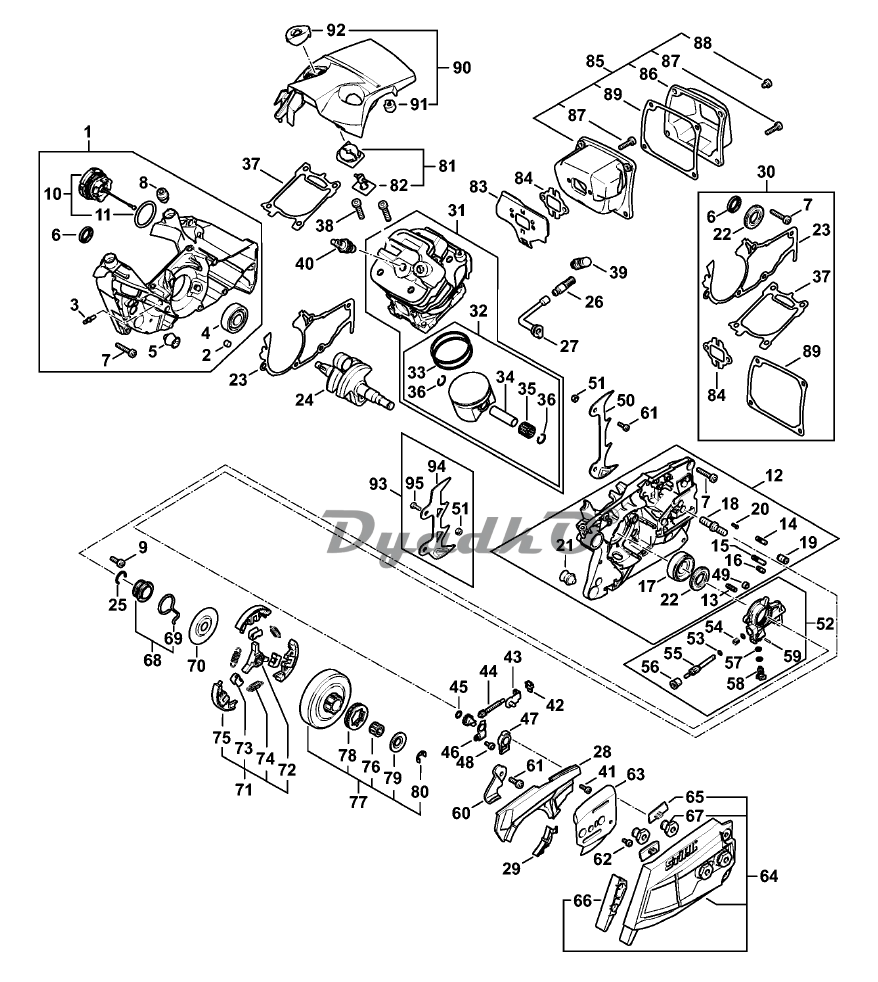

Схема STIHL MS 500i Приводной механизм

1 Половина картера - Сторона вентилятора (1,3) 2 - 8, 10, 11
2 Гильза (1,3)
3 Патрубок (1,3)
4 Направляющая шина 15x37,7x11 (1,3)
5 Упорный буфер (1,3)
6 Сальник 15 х 22 х 4 (1,3)
7 Винт IS-M5 х 27 (1,3)
8 Наконечник (1,3)
9 Винт с цилиндрической головкой IS М4 х 12 (1,3)
10 Запорное устройство топливного бака (1,3) 11
11 Круглое уплотнительное кольцо 25 х 3,5 (1,3)
12 Картер (1,3) 7, 13 - 22
13 Палец (1,3)
14 Палец (1,3)
15 Палец (1,3)
16 Палец (1,3)
17 Направляющая шина 15x37,7x13 (1,3)
18 Шпилька М8 (1,3)
19 Клапан (1,3)
20 Цилиндрический просечной штифт 2,6 х 8 (1,3)
21 Упорный буфер (1,3)
22 Сальник BS15x31,5x4 (1,3)
23 Уплотнение (1,3) 7
24 Коленчатый вал (1,3) 7
25 Пружинное стопорное кольцо 15 х 1 (1,3)
26 Всасывающая головка (1,3)
27 Шланг (1,3)
28 Крышка (1,3)
29 Крышка (1,3)
30 Набор уплотнений (1,3) 6, 7, 22, 23. 37, 84, 89
31 Цилиндр с поршнем 0 54 мм (1,3) 32-36
32 Поршень 0 54 мм (1,3) 33-36
33 Компрессионное поршневое кольцо 0 54 х 1,2 мм (1,3)
34 Поршневой палец (1,3)
35 Комплект игольчатых роликов 12x16,2x15 (1,3)
36 Пружинное стопорное кольцо 12 х 1 (1,3)
37 Уплотнение цилиндра (1,3)
38 Винт с цилиндрической головкой IS-M6 х 28 (1,3)
39 Декомпрессионный клапан (1,3)
40 Свеча зажигания NGK CMR6H (1,3)
41 Винт с цилиндрической головкой IS М4 х 12 (1,3)
42 Нажимная деталь (1,3)
43 Зажимная подвижная деталь (1,3)
44 Комплект - Цилиндрическое зубчатое колесо / Натяжной болт (1,3)
45 Круглое уплотнительное кольцо 7 х 1,5 (1,3)
46 Защитный щиток (1,3)
47 Опора (1,3)
48 Винт с цилиндрической головкой IS М4 х 8 (1,3)
49 Уплотнительное кольцо В4 х 2 (1,3)
50 Зубчатый упор (1,3)
51 Контргайка М5 (1,3)
52 Масляный насос (1,3) 53-59
53 Шайба (1,3)
54 Нажимная пружина (1,3)
55 Поршень насоса (1,3)
56 Втулка подшипника (1,3)
57 Круглое уплотнительное кольцо 4x2 (1,3)
58 Регулировочный палец (1,3)
59 Зажимной штифтт 2 х 10 (1,3)
60 Цепной улавливатель (1,3)
61 Винт с цилиндрической головкой IS-M5 х 16 (1,3)
62 Винт с цилиндрической головкой IS М4 х 8 (1,3)
63 Боковой лист (1,3)
64 Крышка цепной звёздочки (1,3) 65-67
65 Скользящая планка (1,3)
66 Защитное приспособление (1,3)
67 Гайка с буртиком М8 (1,3)
68 Червяк (1,3) 69
69 Пружина (1,3)
70 Защитный диск 52 mm (1,3)
71 Муфта (1,3) 72-75
72 Поводок (1,3)
73 Держатель (1,3)
74 Пружина растяжения (1,3)
75 Центробежный грузик (1,3)
76 Комплект игольчатых роликов 10 х 16 х 12 (1,3)
77 Комплект - Кольцевая цепная звёздочка 3/8\\\" 7 зубьев (1,3) 76, 78 - 80
78 Кольцевая цепная звёздочка 3/8\\\" 7 зубьев (1,3)
79 Шайба, 0 27 мм (1,3)
80 Стопорная шайба 8 х 1,3 (1,3)
81 Защелка крышки (1,3) 82
82 Наконечник (1,3)
83 Охлаждающий лист (1,3)
84 Уплотнение глушителя (1,3)
85 Шумоглушитель (1,3) 86-89
86 Верхний полукожух (1,3)
87 Винт с цилиндрической головкой IS-M5 х 20 (1,3)
88 Винт с цилиндрической головкой IS-M5 х 6 (1,3)
89 Уплотнение (1,3)
90 Кожух (1,3) 91, 92
91 Колпачок (1,3)
92 Защитное приспособление (1,3)
93 Зубчатый упор (1,3) 51, 94, 95
94 Зубчатый упор (1,3)
95 Винт с шестигранной головкой М5 х 12 (1,3)
(1) MS 500i, (2) MS 500i-RZ, (3) MS 500i-W, (4) MS 500i-Z
