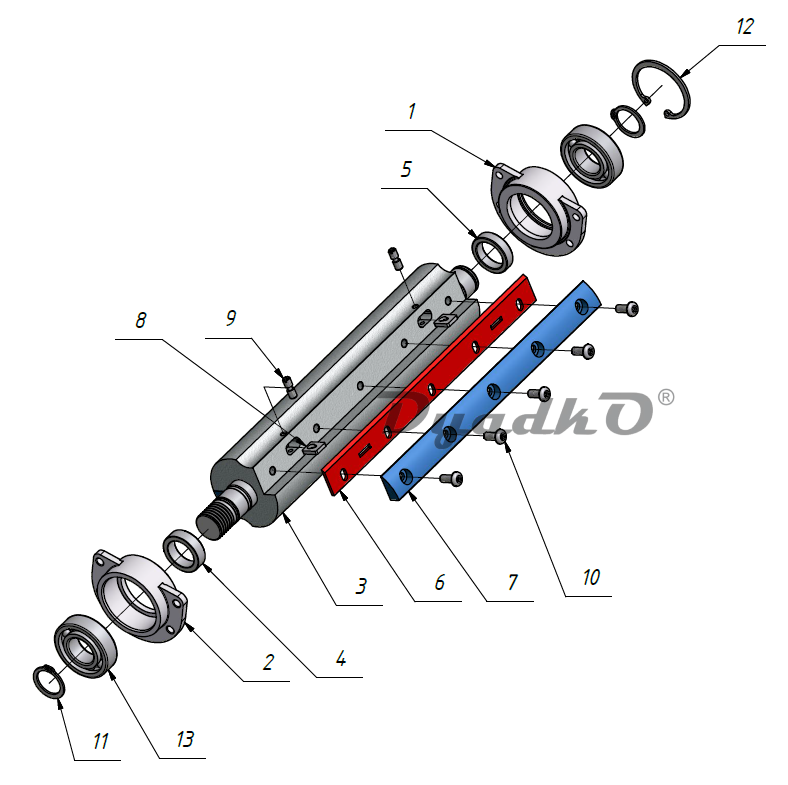

Схема БЕЛМАШ СДМП-2200 Вал ножевой (SD04.12.000)

1	Корпус
2	Корпус
3	Вал
4	Втулка
5	Втулка
6	Нож
7	Клин
8	Упор
9	Регулировочный винт
10	Винт М5х12 ГОСТ 28963-81
11	Кольцо А20 ГОСТ 13942-86
12	Кольцо 42 ГОСТ 13943-86
13	Подшипник 80104 ГОСТ 7242-81
