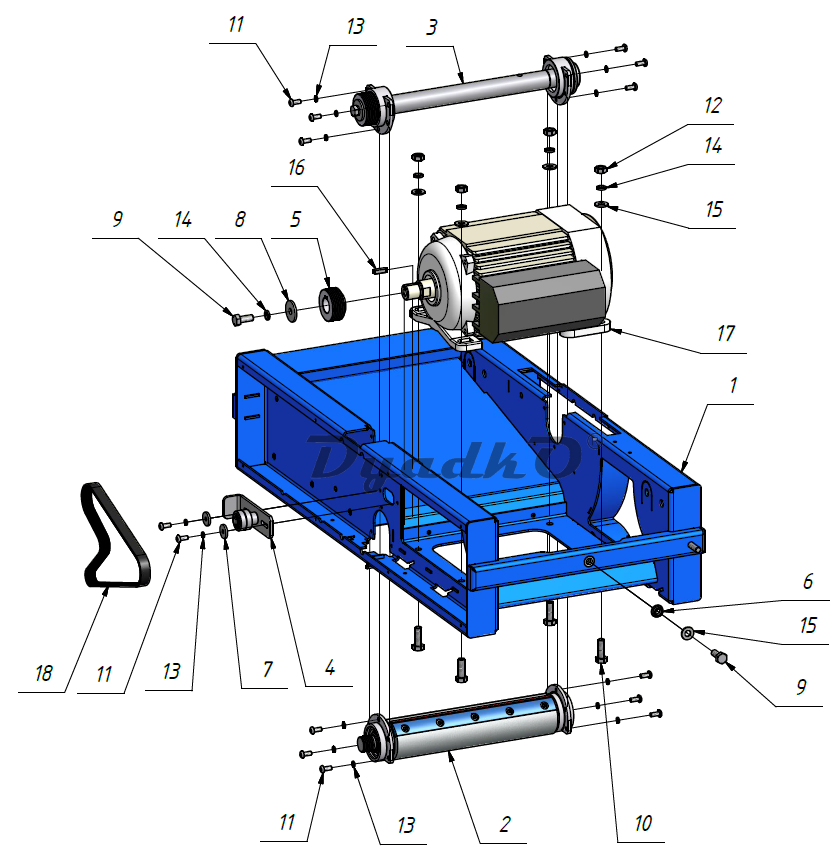

Схема БЕЛМАШ СДМП-2200 Корпус (SD04.10.000)

1	Корпус
2	Вал строгальный
3	Вал пильный
4	Натяжной ролик
5	Шкив
6	Втулка
7	Шайба
8	Шайба
9	Болт М8х20 ГОСТ 7805-70
10	Болт8х25 ГОСТ 7805-70
11	Винт М5х12 ГОСТ 28963-91
12	Гайка М8 ГОСТ 5915-70
13	Шайба 5 ГОСТ 6402-70
14	Шайба 8 ГОСТ 6402-70
15	Шайба 8 ГОСТ 11371-78
16	Шпонка 5x5x20
17	Двигатель 2,2 кВт
18	Ремень 6PJ559
