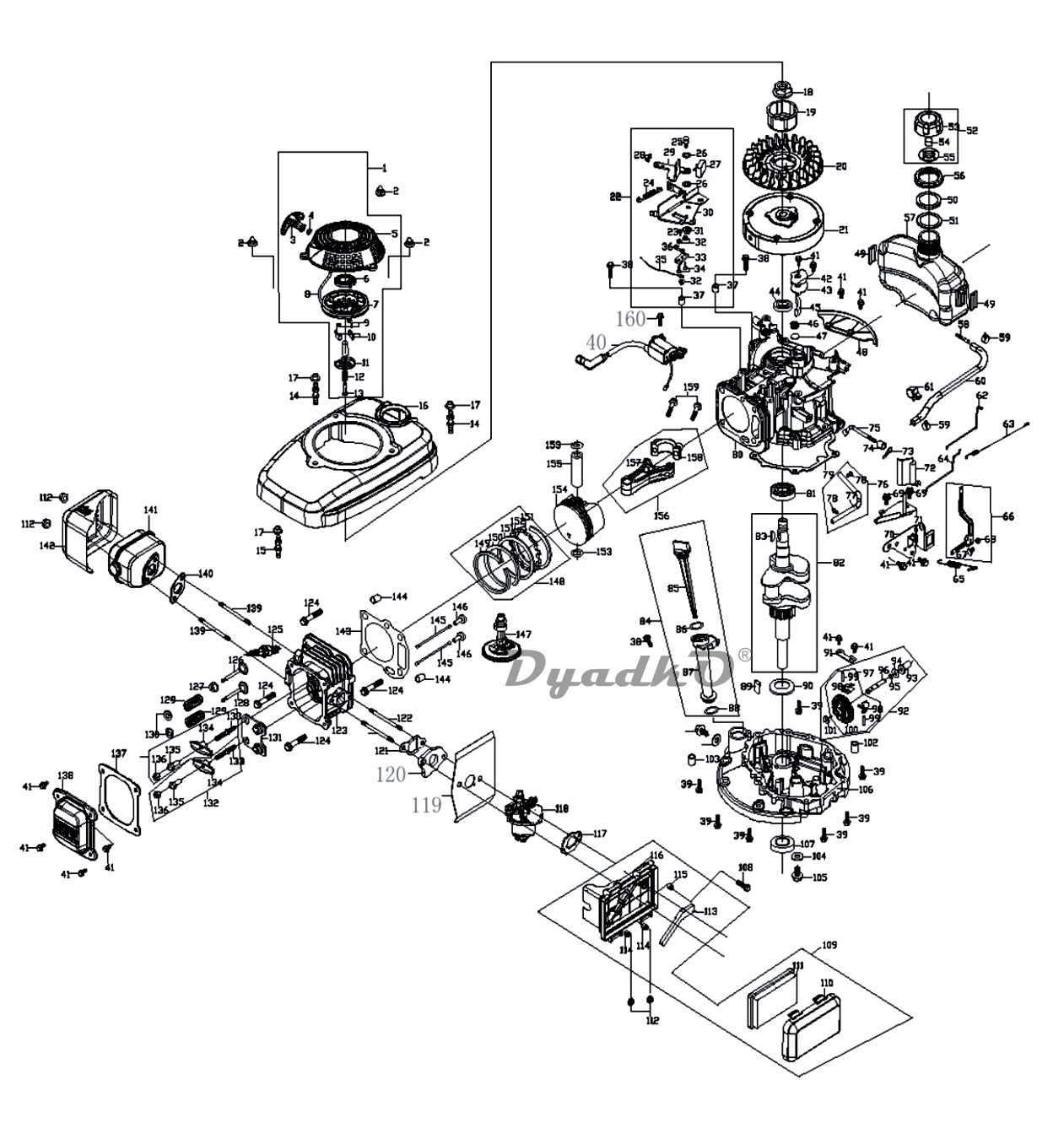

1 |
Стартёр ручной в сборе Дв.165F ГКБС (ГКБ)3,8/46(VL).д1 |
|
2 |
Гайка М6 крышки стартера Дв.165F ГКБС (ГКБ) 3,8/46(VL).д2 |
|
3 |
Рукоятка стартера Дв.165F ГКБС(ГКБ)3,8/46(VL).д3 |
|
4 |
Втулка стартера Дв.165F ГКБС (ГКБ)3,8/46(VL).д4 |
|
5 |
Корпус стартера Дв.165F ГКБС (ГКБ)3,8/46(VL).д5 |
|
6 |
Пружина тормоза ГКБС(ГКБ)3,8/46(VL).д24 (АКЦИЯ) |
|
7 |
Барабан стартера Дв.165F ГКБС (ГКБ)3,8/46(VL).д7 |
|
8 |
Шнур стартера пусковой Дв.165F |
|
9 |
Пружина собачки стартера Дв.165F; Дв.168F; Дв.170F |
|
10 |
Собачка стартера Дв.165F ГКБС (ГКБ)3,8/46(VL).д10 |
|
11 |
Крышка пружины стартера Дв.165F ГКБС (ГКБ)3,8/46(VL).д11 |
|
12 |
Пружина стартера Дв.165F ГКБС(ГКБ)3,8/46(VL).д12 |
|
13 |
Болт |
|
14 |
Шпилька М6х80,5 |
|
15 |
Шпилька М6х76 |
|
16 |
Крышка двигателя верхняя (пластик) Дв.165F ГКБС (ГКБ)3,8/46(VL).д16 |
|
17 |
Втулка Ø6×12-Ø10×Ø6.5 Дв.165F ГКБС (ГКБ)3,8/46(VL).д17 |
|
18 |
Гайка маховика M14×1.5 |
|
19 |
Храповик Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui) |
|
20 |
Крыльчатка маховика Дв.165F; Дв.168F; Дв.170F; Дв.1P70FV-C |
|
21 |
Маховик Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
22 |
Тормоз двигателя в сборе Дв.165F ГКБС (ГКБ)3,8/46(VL).д22 |
|
23 |
Винт M4×12 |
|
24 |
Пружина тормоза ГКБС(ГКБ)3,8/46(VL).д24 |
|
25 |
Ось поворотного рычага |
|
26 |
Шайба войлочная |
|
27 |
Колодка тормоза ГКБС(ГКБ)3,8/46(VL).д27 |
|
28 |
Гайка M5 |
|
29 |
Рычаг тормоза Дв.165F ГКБС(ГКБ)3,8/46(VL).д29 |
|
30 |
Основание рычага тормоза |
|
31 |
Гайка рычага M8 |
|
32 |
Гайка винта \"массы\" М4 |
|
33 |
Изолятор тормоза двигателя ГКБС(ГКБ)3,8/46(VL).д33 |
|
34 |
Винт крепления M4×14 |
|
35 |
Провод \"массы\" тормоза двигателя |
|
36 |
Клемма \"массы\" тормоза двигателя |
|
37 |
Втулка Ø15*Ø6,5*14 ГКБС(ГКБ)3,8/46.д37 |
|
38 |
Болт M6×35 |
|
39 |
Болт M6×28 |
|
40 |
Катушка зажигания Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
41 |
Болт M6×14 |
|
42 |
Крышка клапана вентиляции картера Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
43 |
Прокладка крышки клапана вент. картера Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL,Tiya); МК5,0(Hhui, WD) |
|
44 |
Сальник 22×35×6 Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL,Tiya); МК5,0(Hhui) |
|
45 |
Фильтр вентиляции картера Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL,Tiya); МК5,0(Hhui, WD) |
|
46 |
Пружина клапана вентиляции картера Дв.165F |
|
47 |
Клапан вентиляции картера Дв.165F; Дв.1P70FV-C |
|
48 |
Кронштейн топливного бака Дв.165F ГКБС(ГКБ) 3,8/46(VL).д48 |
|
49 |
Амортизатор топливного бака Дв.165F ГКБС(ГКБ)3,8/46(VL).д49 |
|
50 |
Кольцо прижимное крепления топл.бака Дв.165F ГКБС(ГКБ)3,8/46(VL).д50 |
|
51 |
Прокладка резиновая Дв.165F ГКБС (ГКБ)3,8/46(VL).д51 |
|
52 |
Крышка топл. бака Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
53 |
Крышка топливного бака Дв.165F |
|
54 |
Проставка крышки топливного бака (поролон) Дв.165F |
|
55 |
Прокладка крышки топливного бака Дв.165F |
|
56 |
Гайка крепления топлианого бака Дв.165F ГКБС(ГКБ)3,8/46(VL).д56 |
|
57 |
Бак топливный Дв.165F ГКБС(ГКБ)3,8/46(VL).д57 |
|
58 |
Фильтр топливный Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
59 |
Хомут топливопровода Ø8-10 все двигатели |
|
60 |
Трубка топливная Ø6,3хØ12,5х290 Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL,Tiya); МК5,0(Hhui, WD) |
|
61 |
Крепление топливной трубки Ø13 (пластик) Дв.165F |
|
62 |
Тяга дроссельной заслонки 195мм Дв.165F ГКБС(ГКБ)(VL)3,8/46.д62 |
|
63 |
Пружина тяги дроссельной заслонки Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
64 |
Тяга воздушной заслонки Дв.165F ГКБС(ГКБ)3,8/46(VL).д64 |
|
65 |
Пружина возвратная 41мм Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
65…71 |
Механизм регулятора оборотов Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(Tiya); МК5,0(Hhui, WD) |
|
66 |
Скоба механизма регулятора оборотов Дв.165F ГКБС (ГКБ)3,8/46(VL).д66 |
|
67 |
Болт M6×21 |
|
68 |
Гайка М6 |
|
69 |
Болт М6х12 |
|
70 |
Основание механизма регулятора оборотов Дв.165F |
|
71 |
Рычаг механизма регулятора оборотов Дв.165F |
|
73 |
Шплинт рычага ЦБ регулятора все 4х-тактные двигатели |
|
74 |
Сальник 6×11×5 рычага ЦБ регулятора Дв.165F; 168F; 170F; 1P70FV-C |
|
75 |
Рычаг ЦБ регулятора Дв.165F; Дв.1P70FV-C |
|
76 |
Трубка вентиляции картера Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui) |
|
77 |
Хомут трубки вентиляции картера Дв.165F |
|
78 |
Трубка вентиляции картера без хомутов Дв.165F |
|
79 |
Прокладка картера Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
80 |
Картер двигателя Ø65 Дв.165F ГКБС (ГКБ)3,8/46(VL).д80 |
|
81 |
Подшипник 6205/P6/P53 (15*52*15) коленвала Дв.165F; Дв.168F; Дв.1P70FV-C; Дв.170F |
|
82 |
Вал коленчатый Дв.165F ГКБС(ГКБ)3,8/46(VL).д82 |
|
83 |
Шпонка сегментная 4*5,5*19 Дв.165F, 177F, 179F, 182F, 183F, 185F, 188F, 190F |
|
84 |
Указатель уровня масла в сборе Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
85 |
Щуп масляный Дв.165F |
|
86 |
Кольцо уплотнительное щупа Дв.165F |
|
87 |
Трубка указателя Дв.165F |
|
88 |
Кольцо уплотнительное трубки указателя Дв.165F |
|
89 |
Заглушка Дв.165F ГКБС(ГКБ)3,8/46.д89 |
|
90 |
Шайба упорная коленчатого вала Ø25.4×Ø34×1 Дв.165F |
|
91 |
Скоба ЦБ регулятора Дв.165F МК4,5(VL).д45 |
|
92 |
Регулятор центробежный комплект Дв.165F; Дв.1P70FV-C |
|
93 |
Толкатель центробежного регулятора Дв.165F |
|
94 |
Шайба центробежного регулятора φ6.2×φ15×0.6 Дв.165F |
|
95 |
Стопорное кольцо центробежного регулятора Дв.165F |
|
96 |
Ось центробежного регулятора Дв.165F |
|
97 |
Шестерня центробежного регулятора в сборе Дв.165F |
|
98 |
Грузик регулятора Дв.165F |
|
99 |
Палец крепления грузика регулятора Дв.165F |
|
100 |
Шестерня центробежного регулятора Дв.165F |
|
101 |
Шайба шестерни ЦБ регулятора φ6.2×φ12×0.6 Дв.165F |
|
102 |
Втулка установочнаяная картера 7*14 Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
103 |
Втулка установочная картера 9x14 Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
104 |
Шайба сливной пробки φ10×φ16×1.5 Дв.165F |
|
105 |
Пробка сливная M10×1.25×15 Дв.165F |
|
106 |
Крышка картера двигателя Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui) |
|
107 |
Сальник 25×38×7 Дв.165F; Дв.1P70FV-C |
|
108 |
Болт крепления воздушного фильтра M6×30 |
|
109 |
Фильтр воздушный в сборе Дв.165F ГКБС (ГКБ)3,8/46(VL).д109 |
|
110 |
Крышка воздушного фильтра Дв.165F |
|
111 |
Элемент воздушного фильтра Дв.165F ГКБС(ГКБ)3,8/46.д111 |
|
112 |
Гайка M6X10 |
|
113 |
Рычаг воздушной заслонки ГКБС (ГКБ) 3,8/46.д113 |
|
114 |
нет описания |
|
115 |
Проставка болта крепления воздушного фильтра Дв.165F |
|
116 |
Основание фильтра воздушного Дв.165F ГКБС(ГКБ)3,8/46(VL).д116 |
|
117 |
Прокладка воздушного фильтра Дв.165F; Дв.1P70FV-C |
|
118 |
Карбюратор Дв.165F МК4,5(VL).д95 |
|
119 |
Прокладка карбюратора Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(Tiya); МК5,0(Hhui, WD) |
|
120 |
Коллектор впускной Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
121 |
Прокладка впускного коллектора Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
122 |
Шпилька карбюратора M6×87mm |
|
123 |
Головка цилиндра без клапанов Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
124 |
Болт головки цилиндра M8×54 |
|
125 |
Свеча зажиг. (юбка длинная) Дв.145F;165F;168F;170F;1P70FV-C;173F;177F;182F;183F;185F;188F;190F |
|
126 |
Клапан впускной Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
127 |
Шайба опорная пружины клапана Дв.165F; Дв.168F; Дв.170F; Дв.1P70FV-C |
|
128 |
Клапан выпускной Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
129 |
Пружина клапана Дв.165F; Дв.168F; Дв.170F; Дв.1P70FV-C |
|
130 |
Чашка впускного клапана Дв.165F; Дв.168F; Дв.170F; Дв.1P70FV-C |
|
130a |
Чашка выпускного клапана Дв.165F; Дв.168F; Дв.170F; Дв.1P70FV-C |
|
131 |
Направляющая клапанов Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
132 |
Шпилька в сборе с коромыслами клапанов (шпилька, коромысло, гайка регулировочная, контргайка). Все 4-х тактные двигатели за исключением БЭГ-1200И |
|
133 |
Шпилька регулировки клапанов М6 шаг 0,5 Все 4-х тактные двигатели, кроме БЭГ1200И и Дв.139F |
|
134 |
Коромысло клапана Дв.165F; Дв.168F; Дв.170F; Дв.1P70FV-C |
|
135 |
Гайка регулировки клапанов М6 шаг 0,5 все 4-х тактные двигатели, кроме БЭГ1200И и Дв.139F |
|
136 |
Контргайка М6 шаг 0,75 все 4-х тактные двигатели, кроме БЭГ1200И и Дв.139F |
|
137 |
Прокладка крышки головки цилиндра Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
138 |
Крышка головки цилинлра Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
139 |
Шпилька глушителя M6x95 Дв.165F |
|
140 |
Прокладка глушителя Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
141 |
Глушитель Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui) |
|
142 |
Кожух глушителя Дв.165F ГКБС(ГКБ)3,8/46.д142 |
|
143 |
Прокладка головки цилиндра Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
144 |
Втулка 10*16 головки цилиндра установочная Дв.165F; Дв.168F; Дв.170F; Дв.1P70FV-C |
|
145 |
Штанга Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
146 |
Толкатель h=30 Дв.154F; Дв.165F |
|
147 |
Вал распределительный Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
148 |
Комплект колец поршневых Ø65 h=1,5мм (бел,чёрн,тонк,пруж,тонк) Дв.165F |
|
149 |
Кольцо компрессионное верхнее Дв.165F |
|
150 |
Кольцо компрессионное нижнее Дв.165F |
|
151 |
Кольцо маслосъемное в сборе Дв.165F |
|
152 |
Кольцо маслосъемное в сборе Дв.165F |
|
153 |
Кольцо стопорное пальца поршня Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
154 |
Поршень Ø65 (кольца h=1,5мм) Дв.165F Дв.165F ГКБС (ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui) |
|
155 |
Палец поршневой Ø9*13*47 Дв.165F ГКБС(ГКБ)3,8/46(VL); МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
156 |
Шатун в сборе с крышкой Дв.165F ГКБС (ГКБ)3,8/46(VL).д156 |
|
157 |
Шатун Дв.165F |
|
158 |
Крышка шатуна Дв.165F |
|
159 |
Болт крышки шатуна Дв.165F |
|
160 |
Болт M6×20 |
|
|
Фильтр воздушный в сборе Дв.165F МК5.0(WD).д28 |
|
|
Сальник 25,4×38×7 Дв.165F МК4,5(VL).д71 |
|
|
Крышка картера двигателя Дв.165F МК5,0(WD).д86 |
|
|
Шпилька регулировки клапанов М6 шаг 0,75 Все 4-х тактные двигатели, кроме БЭГ1200И и Дв.139F |
|
|
Стартер ручной в сборе МК5.0(WD).д41 |
|
|
Стартер ручной в сборе МК4.5(VL) |
|
|
Гайка регулировки клапанов М6 шаг 0,75 все 4-х тактные двигатели, кроме БЭГ1200И и Дв.139F |
|
|
Кожух маховика Дв.165F МК4.5(VL) |
|
|
Крышка двигателя верхняя (пластик) Дв.165F МК5,0(WD).д43 |
|
|
Крышка стартера Дв.165F МК4,5(VL).д89 |
|
|
Храповик Дв.165F МК5,0(WD).45 |
|
|
Сальник 20×42×7 Дв.165F МК5,0(WD).д49 |
|
|
Бак топливный Дв.165F МК5,0(WD).д61 |
|
|
Глушитель Дв.165F МК5,0(WD).18 |
|
|
Бак топливный Дв.165F МК4,5(VL).д40 |
|
|
Тяга дроссельной заслонки Дв.165F МК5,0(WD).д72 |
|
|
Тяга воздушной заслонки Дв.165F МК4,5(VL, Tiya); МК5,0(Hhui, WD) |
|
|
Скоба ЦБ регулятора Дв.165F МК5,0(WD).д80 |
|
|
Скоба ЦБ регулятора Дв.165F МК4,5(VL).д45 |
|
|
Толкатель h=30.5 Дв.165F; Дв.168F |
|
|
Механизм регулятора оборотов Дв.165F МК4,5(VL).58 |
|
|
Трубка вентиляции картера Дв.165F МК5,0(WD).д81 |
|
|
Комплект колец поршневых Ø65 h=1мм (бел,чёрн,тонк,пруж,тонк) Дв.165F МК5.0(WD).д23 |
|
|
Скоба ЦБ регулятора Дв.165F МК5,0(WD).д80 |
|
|
Картер двигателя Ø65 Дв.165F МК4,5(VL).д31 |
|
|
Картер двигателя Ø65 Дв.165F МК5,0(WD).д66 |
|
|
Вал коленчатый Дв.165F Дв.165F МК5,0(WD).д88 |
|
|
Вал коленчатый Дв.165F МК4,5(VL, Tiya); МК5,0(Hhui) |
|
|
Поршень Ø65 (кольца h=1мм) Дв.165F МК5,0(WD).д36 |
|
|
Шатун в сборе Дв.165F МК5.0(WD).д37 |
|
|
Шатун в сборе Дв.165F МК4,5(VL).д30 |
|
|
Прокладка карбюратора Дв.165F МК4,5(VL).д94 |
|
|
Пятак выпускного клапана Дв.165F, Дв.168F; Дв.170F; Дв.1P70FV-C |
|
|
Карбюратор Дв.165F ГКБС(ГКБ)3,8/46(VL).д118 |
|
|
Колпачок маслосъёмный Дв.152F БЭГ2200ИК(XYu); Дв.157F БЭГ2800ИК(XYu); Дв165F; Дв168F; Дв170F |
|
|
Карбюратор Дв.165F МК5,0(WD).д27 |
|
|
Элемент фильтра воздушного МК4.5(VL) |
|
|
Элемент фильтра воздушного МК5,0(WD).д29 |
|
|
Фильтр воздушный в сборе Дв.165F МК4,5(VL).д97 |
