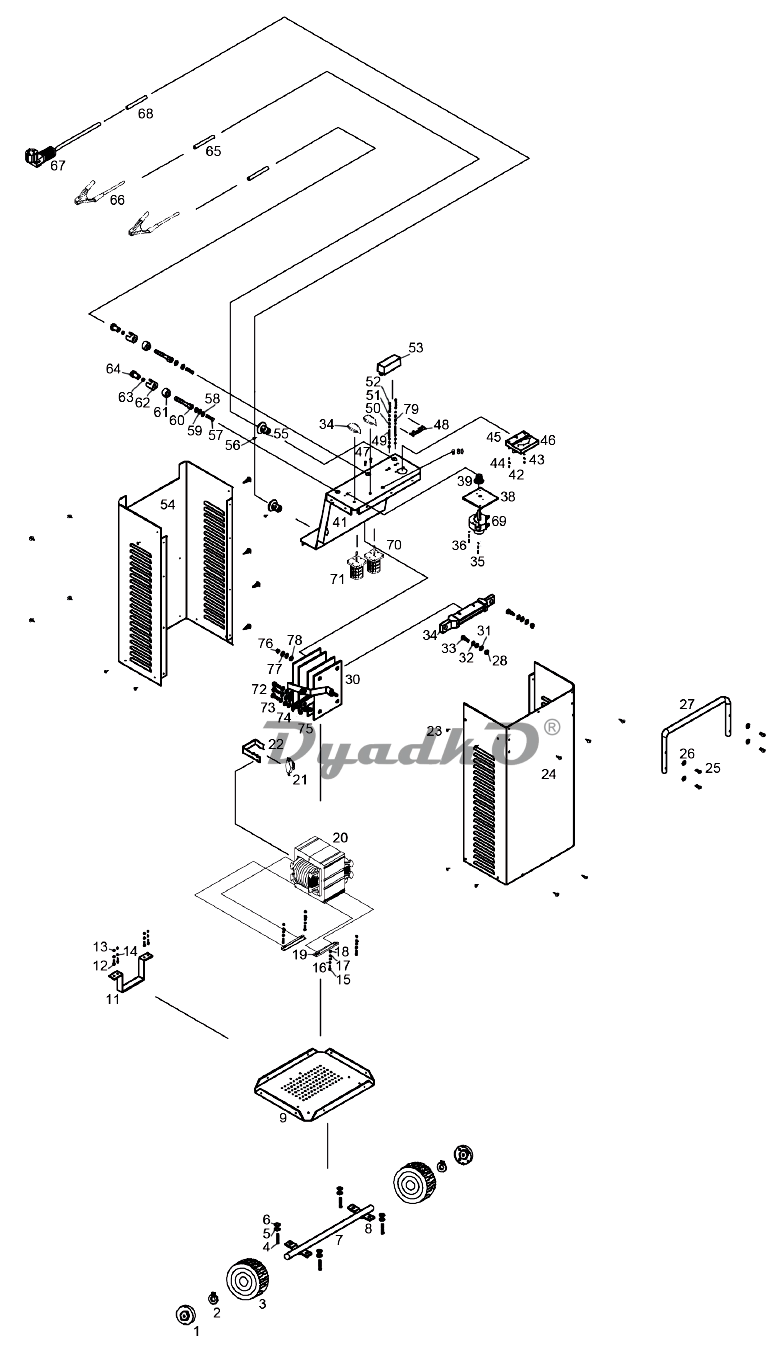

Схема КАЛИБР ПЗУ-2,0/12,0С (KD)

1 Колпак колеса
2 Кольцо стопорное 8 (нар)
3 Колесо
4 Болт М6×10
5 Шайба пружинная Ø6
6 Шайба Ø6
7 Ось М8×430
8 Кронштейн оси
9 Крышка нижняя
11 Кронштейн опорный
12 Болт М6×10
13 Шайба Ø6
14 Гайка М6
15 Болт М5×25
16 Шайба Ø5
17 Шайба пружинная Ø5
18 Гайка М5
19 Кронштейн трансформатора
20 Трансформатор
21 Термопредохранитель KDS-R302 110?
22 Кронштейн термопредохранителя
23 Винт М4×12
24 Панель передняя
25 Винт М6×30
26 Шайба Ø6
27 Рукоятка
28 Гайка М8
30 Мост диодный 200A (HDQ-200A)
31 Шайба пружинная Ø8
32 Шайба Ø8
33 Болт М8×20
34 Шунт 150A 75mV
35 Болт М5×16
36 Шайба Ø5
37 Гайка М5
38 Проставка
39 Ручка таймера
41 Панель управления
42 Гайка М3
43 Шайба пружиная Ø3
44 Шайба Ø3
45 Болт М3×12
46 Амперметр 0-150А 85C1-A 75mV
47 Винт М4×6
48 Предохранитель 80А 47×12 мм (5 шт)
49 Болт М6×40
50 Шайба Ø6
51 Шайба пружинная Ø6
52 Гайка М6
53 Крышка пластмассовая \"FUSE\"
54 Панель задняя
55 Фиксатор кабельный
56 Винт М3×16
57 Болт М8×25 / М8×10
58 Шайба Ø8
59 Шайба пружинная Ø8
60 Шпилька М10
61 Шайба пластмассовая
62 Втулка изоляционная
63 Гайка М10
64 Гайка пластмасовая М10
65 Кабель зарядный
66 Зажим \"Крокодил\" (красный и чёрный)
67 Вилка
68 Кабель сетевой 3×1,5 мм²
69 Таймер DEJ-060-02A
70 Переключатель барабанный (5 Режимов) HZ5B-20/2,20A/690V
71 Переключатель барабанный (3 Режима) HZ5B-20/2,20A/690V
72 Болт М8×25
73 Шайба Ø8
74 Шайба пружинная Ø8
75 Гайка М8
76 Гайка М8
77 Шайба пружинная Ø8
78 Шайба Ø8
79 Шайба изоляционная
