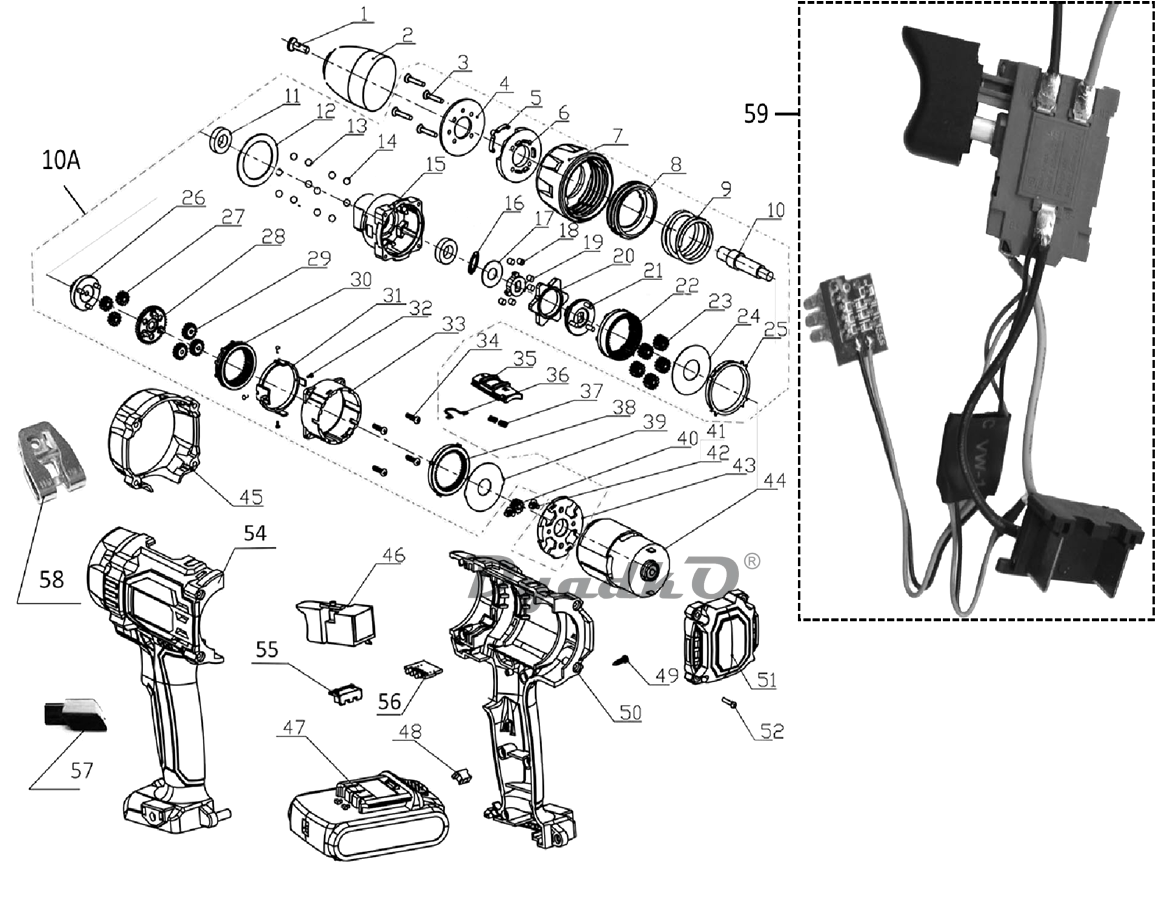

Схема ELITECH ДА 18 СЛК2 (2.0Ач) (4.0Ач) ДА 18 СЛК2 (2.0Ач)

1 QM-13802S-2-1 Винт М6х20 левая (торкс)
2 QM-13802S-2-2 Патрон 13мм
3 QM-13802S-2-3 саморез М2,98х17
4 QM-13802S-2-4 Шайба специальная 44х17х2
5 QM-13802S-2-5 пружина плоская
6 QM-13802S-2-6 Пластина прижимная пружины
7 QM-13802S-2-7 муфта переключения
8 QM-13802S-2-8 Муфта пластиковая
9 QM-13802S-2-9 Пружина
10 QM-13802S-2-10 вал выходной
10А QM-13802S-2-10A Редуктор в сборе
11 QM-13802S-2-11 подшипник
12 QM-13802S-2-12 шайба прокладка
13 QM-13802S-2-13 штифт 5х5
14 QM-13802S-2-14 шарик стальной D=5
15 QM-13802S-2-15 корпус редуктора передняя часть
16 QM-13802S-2-16 Кольцо стопорное
17 QM-13802S-2-17 Прокладка
18 QM-13802S-2-18 штифт
19 QM-13802S-2-19 Самоблокиратор
20 QM-13802S-2-20 Кольцо наружное самоблокиратора
21 QM-13802S-2-21 водило планетарного передачи
22 QM-13802S-2-22 кольцо свнутренней шестерней
23 QM-13802S-2-23 Шестерни планетарные
24 QM-13802S-2-24 шайба-прокладка
25 QM-13802S-2-25 венец зубчатый
26 QM-13802S-2-26 водило планетарного передачи
27 QM-13802S-2-27 Шестерни планетарные
28 QM-13802S-2-28 Щестерня центральная пл.передачи
29 QM-13802S-2-29 Шестерни планетарные
30 QM-13802S-2-30 Шестерня внутренний венец
31 QM-13802S-2-31 Кольцо регулировки
32 QM-13802S-2-32 Заклепка
33 QM-13802S-2-33 корпус редуктора
34 QM-13802S-2-34 винт
35 QM-13802S-2-35 кнопка переключения скоростей
36 QM-13802S-2-36 пружина фиксирующая
37 QM-13802S-2-37 пружина переключателя скорости
38 QM-13802S-2-38 Шестерня внутренний венец
39 QM-13802S-2-39 Шайба прокладка
40 QM-13802S-2-40 Шестерня электродвигателя
41 QM-13802S-2-41 винт
42 QM-13802S-2-42 шайба упругая
43 QM-13802S-2-43 крышка редуктора задняя
44 QM-13802S-2-44 электродвигатель RS-785-18V
45 QM-13802S-2-45 Крышка корпуса передняя
46 QM-13802S-2-46 выключатель FA01-15/1WEK
47 QM-13802S-2-47 аккумулятор 18В Li-lon 2,0Ач 2017 только для зарядки выпуска 2017
48 QM-13802S-2-48 линза рассеивающая
49 QM-13802S-2-49 винт 2,98х13
50 QM-13802S-2-50 корпус правая часть
51 QM-13802S-2-51 крышка корпуса задняя
52 QM-13802S-2-52 винт 2,98х15
53 устройство зарядное выпуска 2017 подходит к аккумуляторам 2017
54 QM-13802S-2-54 корпус левая часть
55 QM-13802S-2-55 Колодка+контактная группа
56 QM-13802S-2-56 светодиод подсветки и индикаторы зарядки с платой
57 QM-13802S-2-57 кнопка реверса
58 QM-13802S-2-58 крепление -подвес
59 Выключатель в сборе с платами c дополнительным диодом 10А
59 Выключатель в сборе с платами
устройство зарядное выпуска 2018 подходит к аккумуляторам 2018
аккумулятор 18В Li-lon 4,0Ач 2018 только для зарядки выпуска 2018
аккумулятор 18В Li-lon 4,0Ач 2017 только для зарядки выпуска 2017
аккумулятор 18В Li-lon 2,0Ач 2018 только для зарядки выпуска 2018
Зарядное устройство для 10.8-18V
