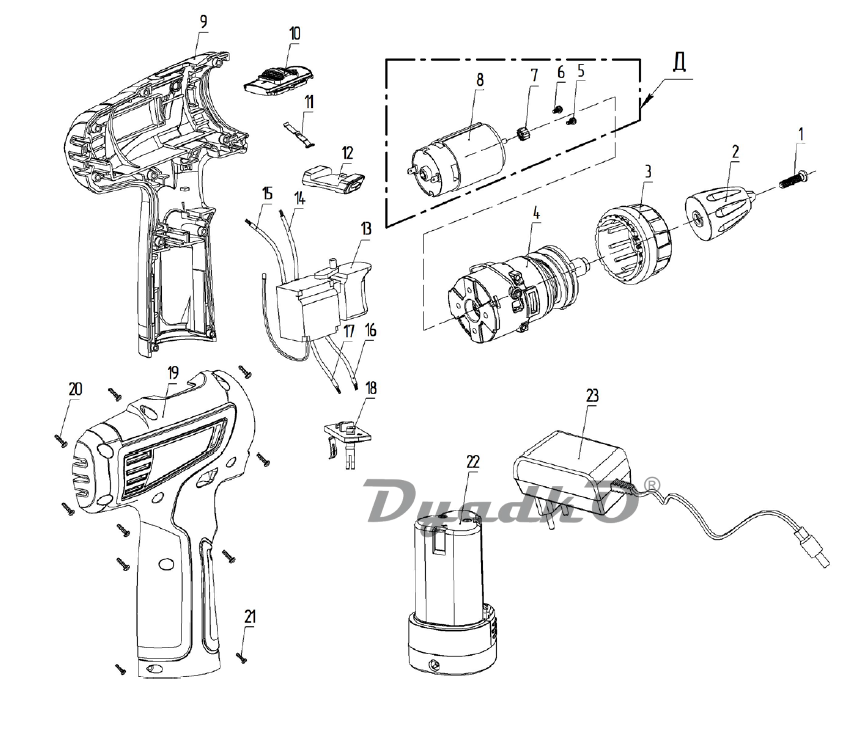

Схема ИНТЕРСКОЛ ДА-10/12Л2

1 Винт М5Lх20
2 Патрон сверлильный 3/8-24UNF, 0,8-10мм
3 Кольцо-регулятор момента
4* Редуктор в сборе
5 Винт М3х5
6 Шайба пружинная Ø3
7 Шестерня m=0.6,z=12
8 Электродвигатель AllSUN Motor Co., Ltd 12 VDC / 550#
9 Корпус
10 Клавиша переключения скорости
11 Пружина пластинчатая
12 Кнопка реверса
13 Выключатель в сборе со светодиодом JINYUAN JV08-6B 5
14 Провод - Двигатель + 18AWG 1007 300V 80 ℃ длина 110мм
15 Провод - Двигатель - 18AWG 1007 300V 80 ℃ длина 110мм
16 Провод - Выключатель + 18AWG 1007 300V 80 ℃ длина 40мм
17 Провод - Выключатель - 18AWG 1007 300V 80 ℃ длина 40мм
18 Пластина контактная
19 Корпус накладка
20 Винт 3х12
21 Винт 2,5х10
22 Батарея аккумуляторная 1215Л2, 10,8V DC, Li-ion, 1500 mAh
23 Устройство зарядное в сборе УЗ 12/1,5Л, 220В, 23Вт, ток зарядки-1,5А, V=12,9В
24** Светодиод подсветки Ø3мм
*Поз. 13 - Светодиод арт. 331.04.00.01.00 – может поставляется отдельно.
*Поз. 4 - Редуктор в сборе арт. 336.03.00.00.00– поставляется только в сборе.
Д Электродвигатель в сборе Поз.5,6,7,8
