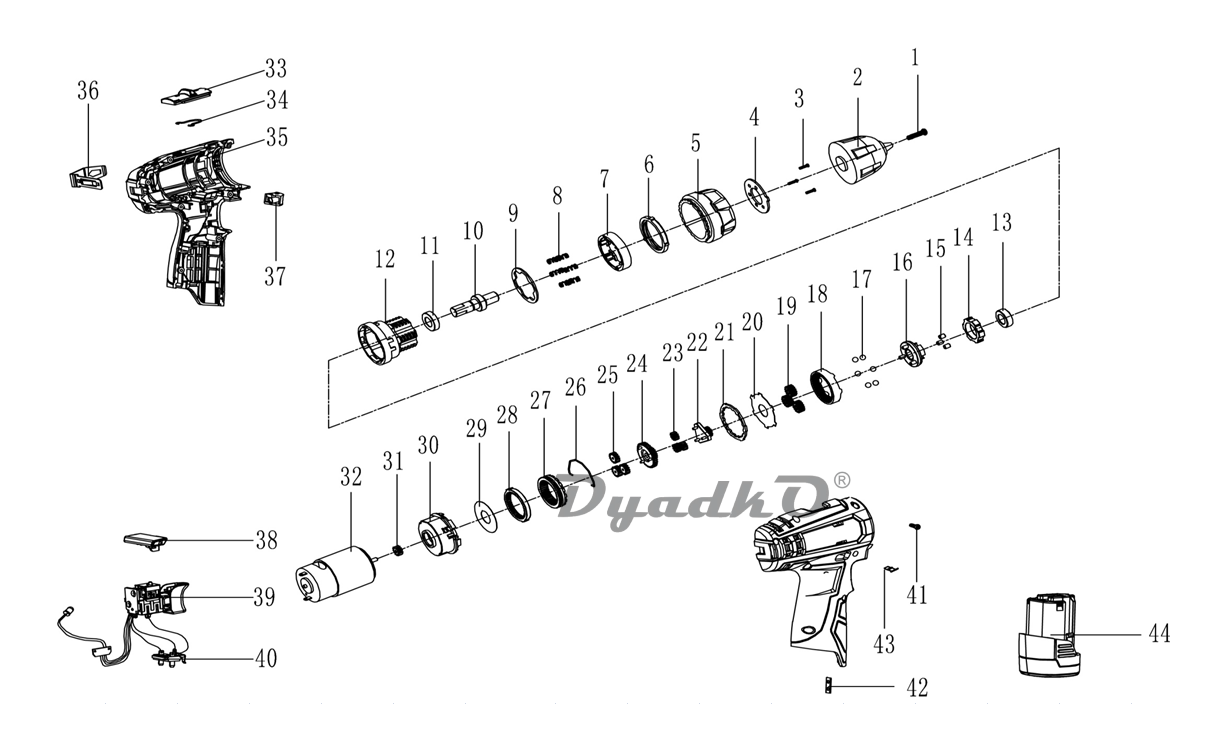

Схема ЗУБР ДА-12-2-Ли КМ1

1 Винт M6×22
2 Патрон 3/8\"
3 Саморез 3×14
4 Шайба Ø37×Ø17×1.5
5 Муфта регулятора момента Ø50.5×27.5，20+1
6 Втулка регулятора момента Ø38×5
7 Обойма пружин Ø38×8
8 Пружина Ø4.5×14×Ø0.7
9 Шайба Ø37.5×1.3
10 Шпиндель Ø16×44.5,1/2\"
11 Подшипник Ø19×Ø10×5
12 Корпус редуктора верхняя часть
13 Втулка Ø18×Ø10×7
14 Фланец редуктора Ø25.6×Ø16.85×5.5
15 Штифт Ø4.08×6
16 Водило
17 Шарик
18 Эпицикл 3 ступени
19 Сателлит 3 ступени
20 Шайба
21 Фиксатор
22 Шестерня солнечная 3 ступени
23 Сателлит 2 ступени
24 Шестерня солнечная 2 ступени
25 Сателлит 1 ступени
26 Рычаг переключателя скоростей
27 Эпицикл 2 ступени
28 Эпицикл 1 ступени
29 Шайба
30 Корпус редуктора нижняя часть
31 Шестерня солнечная 1 ступени
32 Двигатель
33 Переключатель скоростей
34 Пружина переключателя
35 Корпус
36 Клипса
37 Корпус светодиода
38 Переключатель направления вращения
39 Выключатель
40 Контакт вилки
41 Саморез
42 Клемма
43 Пружина
44 Аккумулятор
44a Плата управления АКБ
44b Аккумулятор Li-Ion 3,7 V
44c Корпус АКБ
45 Зарядное устройство
