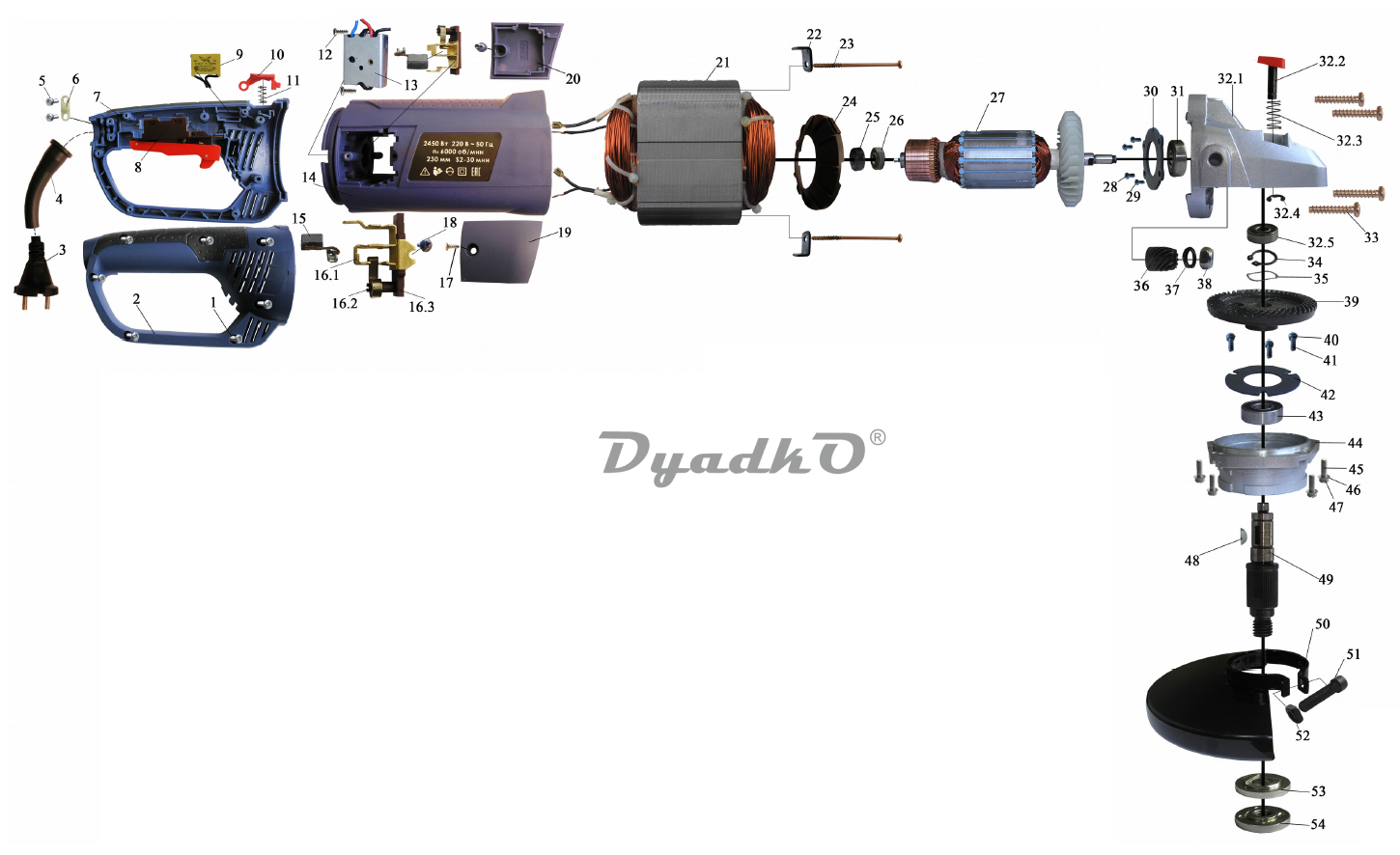

Схема ДИОЛД МШУ-2,45-02

1 Винт (саморез) 4x15
2 Полуручка правая
3 Шнур сетевой (2x1,5мм2, L= 2м)
4 Трубка защитная
5 Винт (саморез) 4x13
6 Пластина прижимная
7 Полуручка левая
8 Выключатель (250В, 12 А)
9 Конденсатор (0.33мF, 300В)
10 Клавиша поворота ручки
11 Пружина (0.7x7.8x16.5)
12 Винт (саморез) 4x9
13 Блок плавного пуска
14 Корпус электродвигателя
15 Щетка (6.9x17.9x21)
16 Щеткодержатель в сборе
16.1 Корпус щеткодержателя
16.2 Пружина
16.3 Изолятор щеткодержателя
17 Винт (саморез) 4x9
18 Винт (саморез) 4x9
19 Крышка правая
20 Крышка левая
21 Статор
22 Уголок
23 Винт (саморез) 4x75
24 Диафрагма
25 Компенсатор
26 Подшипник 608RS (8x22x7)
27 Якорь
28 Шайба пружинная Ø4
29 Винг М4х10
30 Пластина прижимная
31 Подшипник 6201RS (12x32x10)
32 Корпус редуктора в сборе
32.1 Корпус
32.2 Кнопка фиксатора
32.3 Пружина (0.8x10x23)
32.4 Шайба стопорная Ø8
32.5 Подшипник 608RS (8x22x7)
33 Винт (саморез) 5x24
34 Кольцо стопорное Ø14
35 Шайба Ø14 специальная
36 Шестерня Z=11
37 Шайба пружинная Ø8
38 Гайка М8х1
39 Колесо зубчатое Z=48
40 Шайба пружинная Ø4
41 Винт М4х10
42 Пластина прижимная
43 Подшипник 6202RS (15x3 5x11)
44 Крышка корпуса редуктора
45 Винг М5х16
46 Шайба Ø5
47 Шайба пружинная Ø5
48 Шпонка сегментная (4x5x12.7)
49 Шпиндель
50 Кожух защитный
51 Винг М8х35
52 Гайка М6 специальная
53 Втулка прижимная
54 Гайка прижимная
