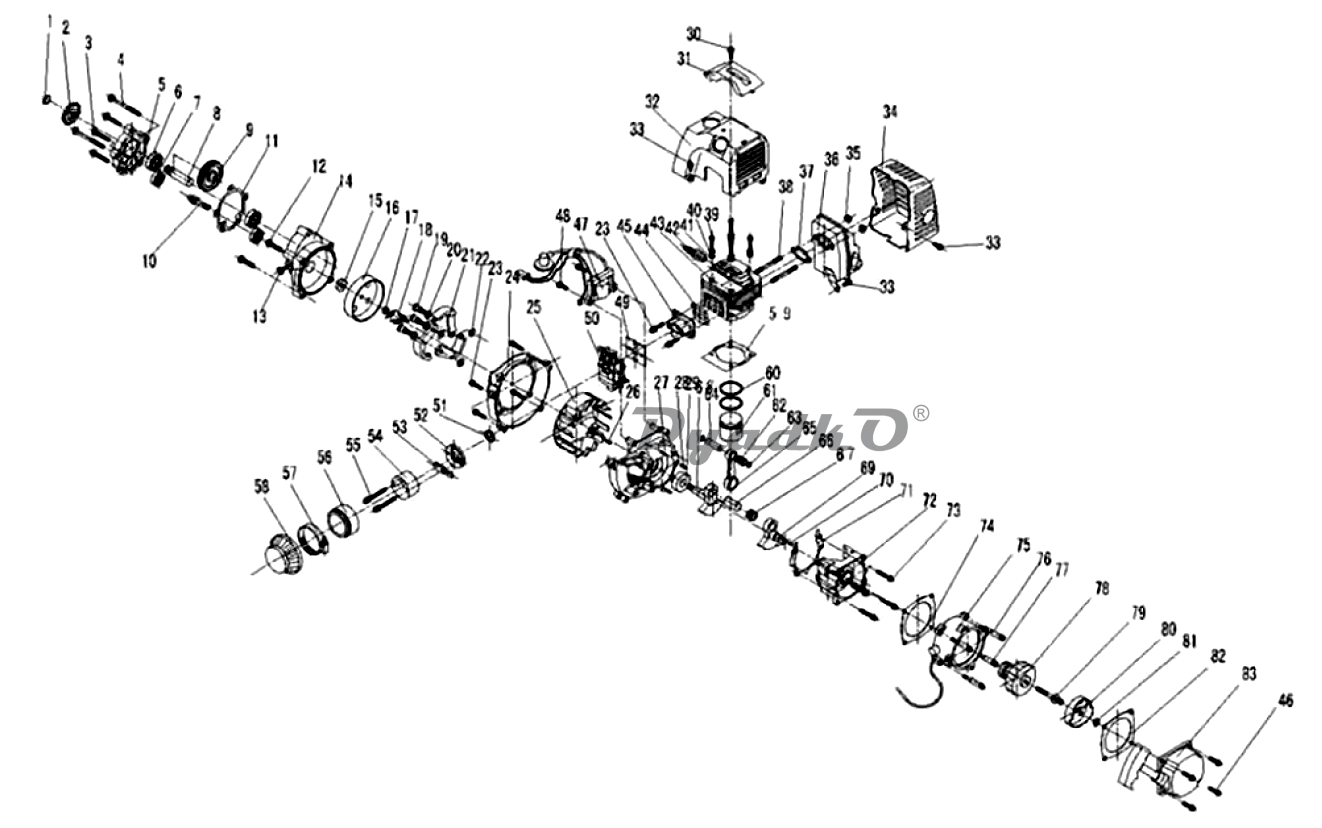

1 |
В данной модели не применяется |
|
2 |
В данной модели не применяется |
|
3 |
В данной модели не применяется |
|
4 |
В данной модели не применяется |
|
5 |
В данной модели не применяется |
|
6 |
В данной модели не применяется |
|
7 |
В данной модели не применяется |
|
8 |
В данной модели не применяется |
|
9 |
В данной модели не применяется |
|
10 |
В данной модели не применяется |
|
11 |
В данной модели не применяется |
|
12 |
В данной модели не применяется |
|
13 |
В данной модели не применяется |
|
14 |
В данной модели не применяется |
|
15 |
В данной модели не применяется |
|
16 |
Барабан муфты сцепления |
|
17 |
Гайка М8 |
|
18 |
Пружина колодок сцепления |
|
18+21 |
Колодки сцепления (2 колодки и пружина) |
|
19 |
Винт |
|
20 |
Шайба корончатая 14×10,5×0,3 |
|
21 |
Колодка муфты сцепления |
|
22 |
Шайба |
|
23 |
Винт М5×25 |
|
24 |
Крышка ротора-магнето |
|
25 |
Ротор - магнето |
|
26 |
Шпонка сегментная 3×13 (3×5×13) |
|
27 |
Половина картера левая (большая) |
|
27+72 |
Картер в сборе |
|
28 |
В данной модели не применяется |
|
29 |
Сальник 12×22×7 коленчатого вала |
|
29а |
Подшипник 6201/Р6 (32×12) |
|
30 |
Винт М5×20 |
|
31 |
Колпак кожуха двигателя защитного |
|
31+32 |
Кожух защитный двигателя с колпаком |
|
32 |
Кожух защитный |
|
33 |
Винт М5×12 |
|
34 |
Крышка глушителя |
|
35 |
Гайка М6 |
|
36 |
Глушитель |
|
37 |
Прокладка глушителя |
|
38 |
Шпилька резьбовая М6×50 - 6,8 |
|
39 |
Винт М5×20 |
|
40 |
Шайба пружинная 5 |
|
41 |
Шайба 5 |
|
42 |
Свеча зажигания (2-х тактн.двигатели) |
|
43 |
Цилиндр Ø36 |
|
44 |
Прокладка впускного коллектора |
|
45 |
Коллектор впускной |
|
46 |
Винт |
|
47 |
Катушка зажигания |
|
48 |
Винт М5×20 |
|
49 |
Прокладка карбюратора |
|
50 |
Карбюратор |
|
51 |
Кольцо уплотнительное |
|
52 |
Заслонка воздушная |
|
52…58 |
Фильтр воздушный в сборе |
|
53 |
Рычаг заслонки воздушной |
|
54 |
Основание воздушного фильтра |
|
55 |
Винт М5×55 |
|
56 |
Элемент воздушного фильтра |
|
57 |
Хомут |
|
58 |
Крышка воздушного фильтра |
|
59 |
Прокладка цилиндра |
|
60 |
Кольцо поршневое Ø36 (комплект 2 шт.) |
|
61 |
Поршень Ø36 |
|
62 |
Подшипник игольчатый 9×12×12,5 |
|
63 |
Кольцо запорное пальца поршня |
|
64 |
Палец поршневой L=29; ф=9 |
|
65 |
Шатун |
|
65…69 |
Механизм кривошипо-шатунный (к.вал+шатун в сборе) |
|
66 |
Палец коленвала |
|
67 |
Подшипник игольчатый КВК 10×13×15 |
|
68 |
Коленвал левая часть |
|
69 |
Коленвал правая часть |
|
70 |
В данной модели не применяется |
|
71 |
Прокладка картера |
|
72 |
Половина картера правая (малая) |
|
72а |
Сальник 12×22×7 коленчатого вала |
|
73 |
Винт М5×35 |
|
74 |
В данной модели не применяется |
|
75 |
В данной модели не применяется |
|
76 |
Болт |
|
77 |
Болт |
|
78 |
В данной модели не применяется |
|
79 |
Винт |
|
80 |
Шкив стартера |
|
81 |
Гайка М8 |
|
82 |
Прокладка стартера |
|
83 |
Стартер ручной в сборе |
|
б/п |
Барабан стартёра |
|
б/п |
Бак топливный |
|
б/п |
Топливопровод входной |
|
б/п |
Топливопроводвыходной |
|
б/п |
Уплотнение резиновое крепления топливопроводов |
|
б/п |
Фильтр топливный |
|
б/п |
Крышка топливного бака |
|
б/п |
Втулка резиновая крепления проводов низкого напряжения |
|
б/п |
Втулка шнура стартёра бронзовая |
|
б/п |
Прокладка диафрагмы карбюратора |
|
б/п |
Рукоятка пусковая стартёра |
