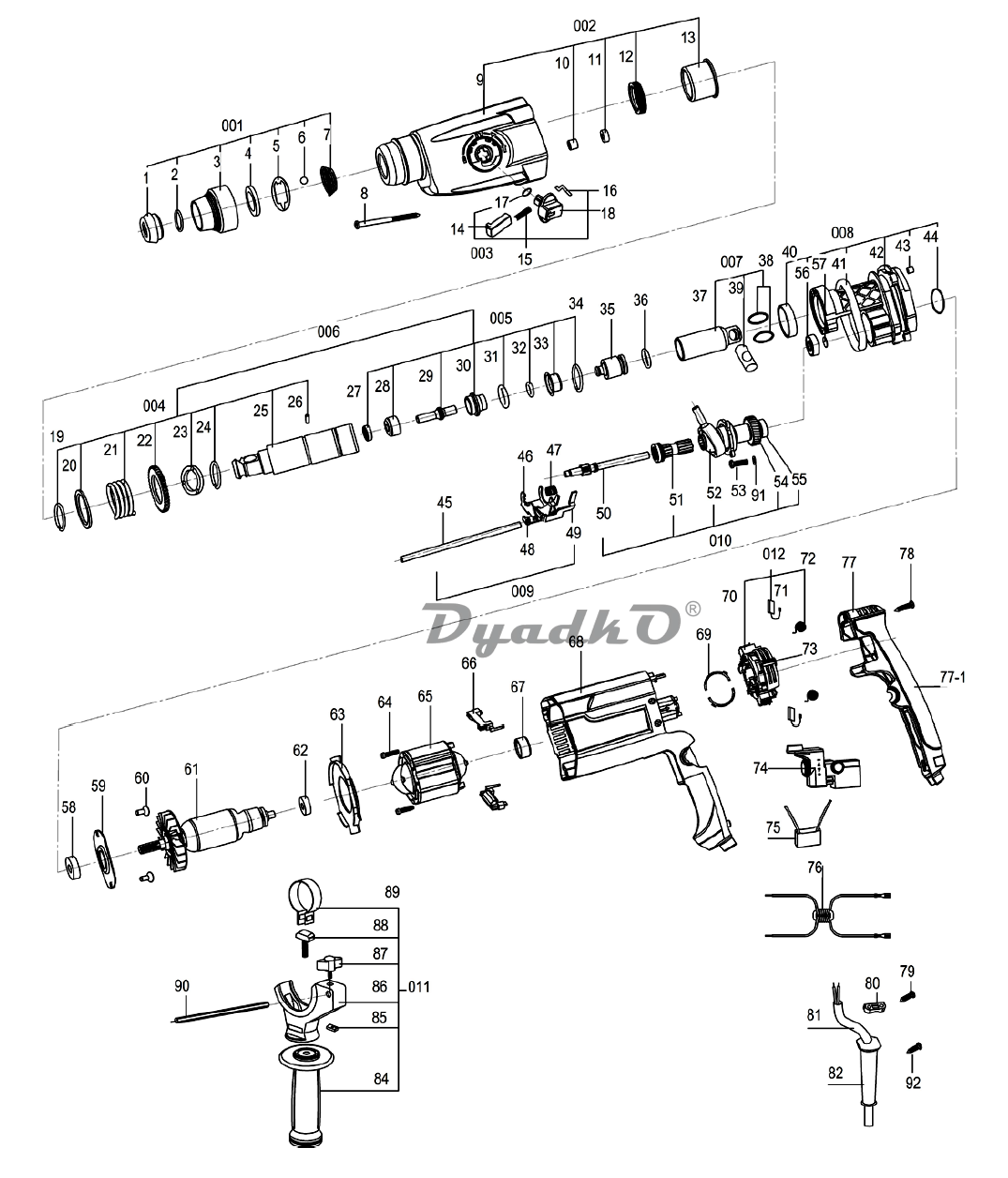

Схема FELISATTI RH26/800ER

01 Муфта в сборе Поз. 1...7
1 Колпачок защитный 10609.714351.001
2 Кольцо пружинное 019x2 10609.753612.012
02 Корпус редуктора в сборе Поз. 9...13 10631.301156.002
3 Втулка нажимная 10631.714457.012
03 Переключатель режимов в сборе Поз. 14... 18 10631.303655.011
4 Шайба 21x32x4 10609.758491.012
04 Ствол в сборе Поз. 19...26
5 Шайба специальная 10609.758481.012
05 Механизм ударный Поз. 27...34
06 Ствол с ударным механизмом в Поз. 19...34 сборе 10631.304149.006
6 Шарик 07,14 1002-000793
7 Пружина 10609.753522.012
07 Поршень в сборе Поз. 37...38 10631.304149.007
8 Винт 4.8x35 1002-800795
08 Промщит в сборе Поз. 40...44,56,57 10631.304115.002
9 Корпус редуктора
09 Механизм переключения в сборе Поз. 45...49 10631.304139.002
010 Подшипник качающийся в сборе Поз. 50...55 10631.304149.008
10 Подшипник роликовый НК0608 (6x10x8)
11 Подшипник шариковый 628 (8x24x8)
011 Ручка боковая в сборе Поз. 84...90 10631.301551.012
012 Узел шеточный в сборе Поз. 70...73 10631.304129.011
12 Манжета 024.3x35x7
13 Подшипник игольчатый специальный
14 Кнопка
15 Пружина
16 Поводок переключатель
17 Кольцо резиновое 011x2.5
18 Ручка переключателя
19 Кольцо пружинное 031x2.6
20 Шайба 031x43x2
21 Пружина
22 Колесо зубчатое
23 Втулка кулачковая
24 Кольцо запорное 029х 1.5
25 Ствол
26 Ролик 04x6
27 Манжета 08,2x16x5
28 Втулка
29 Проммасса
30 Корпус ловителя бойка
31 Амортизатор
32 Ловитель бойка
33 Крышка ловителя бойка
34 Кольцо стопорное 025x2,0
35 Боёк
36 Кольцо уплотнительное
37 Поршень
38 Кольцо ограничительное
39 Палец
40 Подшипник скольжения
41 Кольцо уплотнительное
42 Промщит
43 Сальник 07
44 Кольцо уплотнительное
45 Ось
46 Скоба переключателя
47 Пружина
48 Скоба направляющая 2
49 Скоба направляющая 1
50 Вал шлицевой
51 Блок сцепления в сборе
52 Подшипник качающийся
53 Винт М4х10 1002-800804
54 Колесо зубчатое
55 Подшипник шариковый 607 (7x19x6) 1002-000004
56 Подшипник шариковый 627 (7x22x7)
57 Шайба 010x1
58 Подшипник шариковый 627 (7x22x7)
59 Крышка подшипника
60 Вннт М4х10
61 Якорь с вентилятором 035x42 10626.684244.001
62 Подшипник шариковый 607 (7x19x6) 1002-000004
63 Диафрагма 10631.712447.011
64 Вннт 3,9x16 1002-000161
65 Статор 061x42 10626.684214.011
66 Колодка клеммная 10612.685511.001
67 Втулка демпфирующая 10609.754176.001
68 Корпус двигателя 10631.731321.011
69 Полукольцо-контактор 10631.745573.012
70 Щеткодержатель
71 Щетка электрическая
72 Пружина спиральная
73 Пружина фиксатор
74 KEDU 071103 EN61058 Выключатель 8(б)А 250V ~5Е4 1002-000411
75 TNS-2 0,33mF КХ2 Конденсатор 40/085/21/C250V 1002-000797
76 Дроссель 10609.434613.015
77 Ручка -накладка 10631.732184.011
77-1 Накладка резиновая 1001-000001
78 Винт 4x35 1002-800796
79 Винт 4.2x18 1002-800799
80 Планка фиксации кабеля 10609.741575.002
81 Шнур питания с вилкой H07RN-F 2x1 мм2 L=4m 1002-000759
82 Трубка защитная шнура 10609.723171.002
84 Ручка
85 Прижим
86 Держатель
87 Винт барашковый Мб
88 Винт специальный М8
89 Хомут
90 Ограничитель глубины бурения
91 Шайба пружинная 4
92 Винт 4x16
Позиции в сборе:
