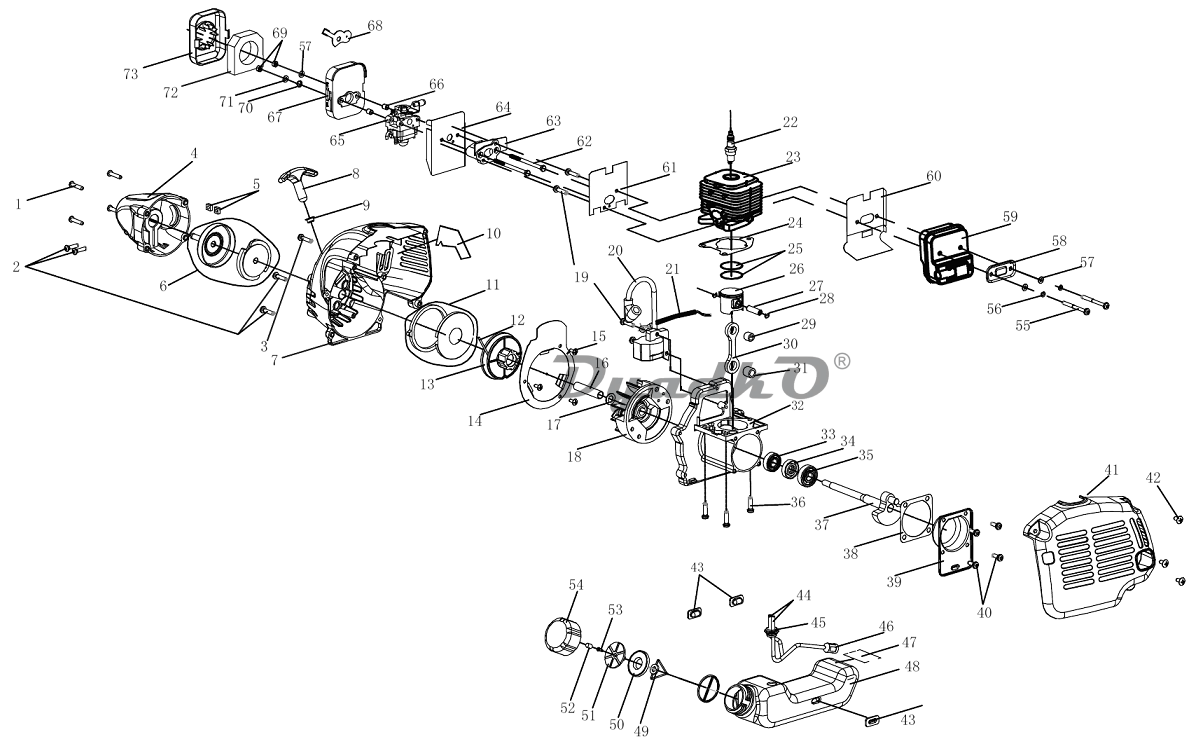

Схема BAUMASTER BT-8932X Двигатель

1 Винт ST4.8?25
2 Винт M5?20
3 Винт M5?20
4 Корпус сцепления
5 Гайка М5
6 Сцепление
7 Крышка стартера
8 Ручка стартера
9 Втулка
10 Пластина
11 Пружина стартера
12 Шнур стартера
13 Катушка стартера
14 Основание стартера
15 Винт ST4?12
16 Трубка защитная
17 Шайба 10
18 Крыльчатка
19 Винт M5?23L
20 Зажигание
21 Провод высоковольтный
22 Свеча зажигания
23 Цилиндр
24 Прокладка цилиндра
25 Поршневое кольцо
26 Поршень
27 Палец
28 Хомут соединительный
29 Подшипник игольчатый 8?12?10
30 Шатун
31 Подшипник игольчатый 9.5?14.3?12.7
32 Корпус коленвала
33 Подшипник 6001
34 Сальник
35 Подшипник 6201
36 Винт M6?20
37 Коленвал в сборе
38 Шайба
39 Крышка корпуса
40 Винт M5?15
41 Кожух
42 Винт ST4.8?16
43 Заглушка
44 Патрубок
45 Уплотняющая пробка
46 Фильтр топливный
47 Защитная пленка
48 Бензобак
49 Треугольник
50 Прокладка
51 Ограничитель пробки
52 Воздушный клапан
53 Фиксатор пробки
54 Пробка бензобака
55 Винт M5?53
56 Шайба 5
57 Шайба 5
58 Пластина
59 Глушитель в сборе
60 Шайба
61 Шайба
62 Винт M5?68
63 Крепление карбюратора
64 Прокладка карбюратора
65 Карбюратор
66 Втулка
67 Воздушный фильтр
68 Заслонка воздушная
69 Гайка М5
70 Пружина
71 Шайба 5?13.5
72 Прокладка
73 Крышка воздушного фильтра
