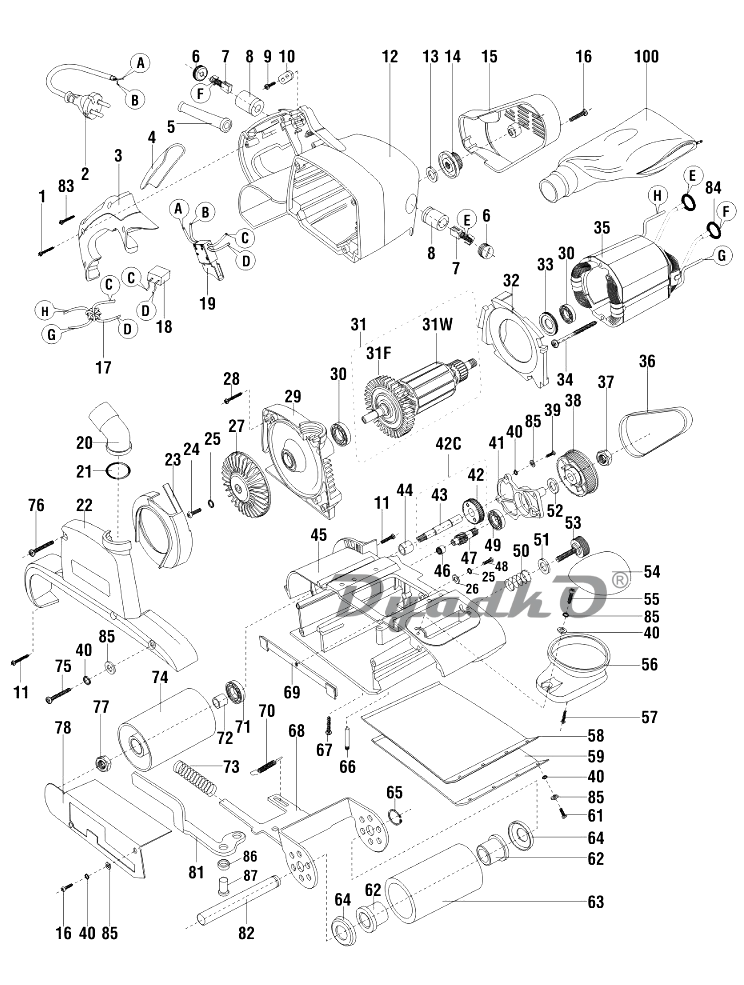

Схема URAGAN PSB-100-1200

1 Саморез 4x21 T20 UM02-000-031
2 Шнур сетевой \"URAGAN\" Rubber 2x1,0mm² 2m U099-004-006
3 Ручка правая половина
4 Ручка мягкая
5 Воротник шнура U098-004-001
6 Крышка щеткодержателя
7 Щетка
8 Щеткодержатель
9 Саморез 4х15 PH2 UM02-000-022
10 Прижим шнура
11 Саморез 4х16 Т20 UM02-000-025
12 Корпус верхняя часть пластиковая
13 Шайба
14 Шкив ведущий
15 Кожух ремня
16 Винт М4х15 Т20 UM01-000-020
17 Катyшка идукторная
18 Конденсатор 0,22 мкФ
19 Выключатель FA-10/2B9 250V~ 10(10A) 5E4
20 Партубок пылесоса
21 Кольцо уплотнительное
22 Крышка корпуса
23 Кожух крыльчатки
24 Винт М5x16 PH2 UM01-000-035
25 Шайба-гровер D5 UM04-001-003
26 Шайба D5 UM04-000-003
27 Крыльчатка металлическая
28 Саморез 4x20 PH2 UM02-000-065
29 Промщит
30 Подшипник шариковый 6000-2RS (26х10х8) U009-600-0RS
31 Ротор
31F Крыльчатка
31W Ротор без крыльчатки
32 Защита статора
33 Кольцо пылезащитное
34 Саморез 5х47 PH2 UM02-000-098
35 Статор
36 Ремень приводной
37 Гайка М10 UM05-000-008
38 Шкив большой
39 Винт М4х15 PH2 UM01-000-019
40 Шайба D4 UM04-000-002
41 Крышка редуктора
42 Шестерня
42C Вал с шестерней
43 Вал
44 Втулка латунная D20 D15 h15
45 Корпус нижняя часть
46 Подшипник игольчатый BК0810 (12х8х10) U010-081-001
47 Вал червячный
48 Винт M5x15 T20 UM01-000-066
49 Подшипник шариковый 6200-2RS (30х10х7) U009-620-0RS
50 Пружина
51 Шайба D22 D16
52 Шайба D17,5 D10,5
53 Винт барашек М6
54 Крышка ручки
55 Винт М4х18 Т20 UM01-000-023
56 Ручка
57 Саморез 4x15 T20 UM02-000-023
58 Прокладка резиновая
59 Платформа металлическая
61 Винт M4x13 T20 UM01-000-061
62 Втулка латунная
63 Ролик передний ведомый
64 Шайба
65 Кольцо разжимное D11 UM06-001-004
66 Винт специальный (5х38)
67 Саморез 4х18 PH2 UM02-000-027
68 Вилка передняя
69 Пластина ограничительная
70 Пружина рычага
71 Подшипник шариковый 6001-2RS (28х12х8) U009-600-1RS
72 Втулка стальная
73 Пружина натяжения шлифовальной ленты
74 Ролик ведущий
75 Винт М4х43 T20 UM01-000-118
76 Саморез 4х48 T20 UM02-000-043
77 Гайка М12 левая UM05-003-004
78 Кожух роликов
81 Рычаг
82 Ось ролика переднего
83 Саморез 4х23 T20 UM02-000-088
84 Кольцо щеткодержателя
85 Шайба-гровер D4 UM04-001-002
86 Шайба
87 Заклёпка
100 Мешок пылесборник
Этикетка
Крыльчатка
Подшипник шариковый 6000-2RS (26х10х8)
Отсутствует
Шайба
Отсутствует
Этикетка левая
Саморез
