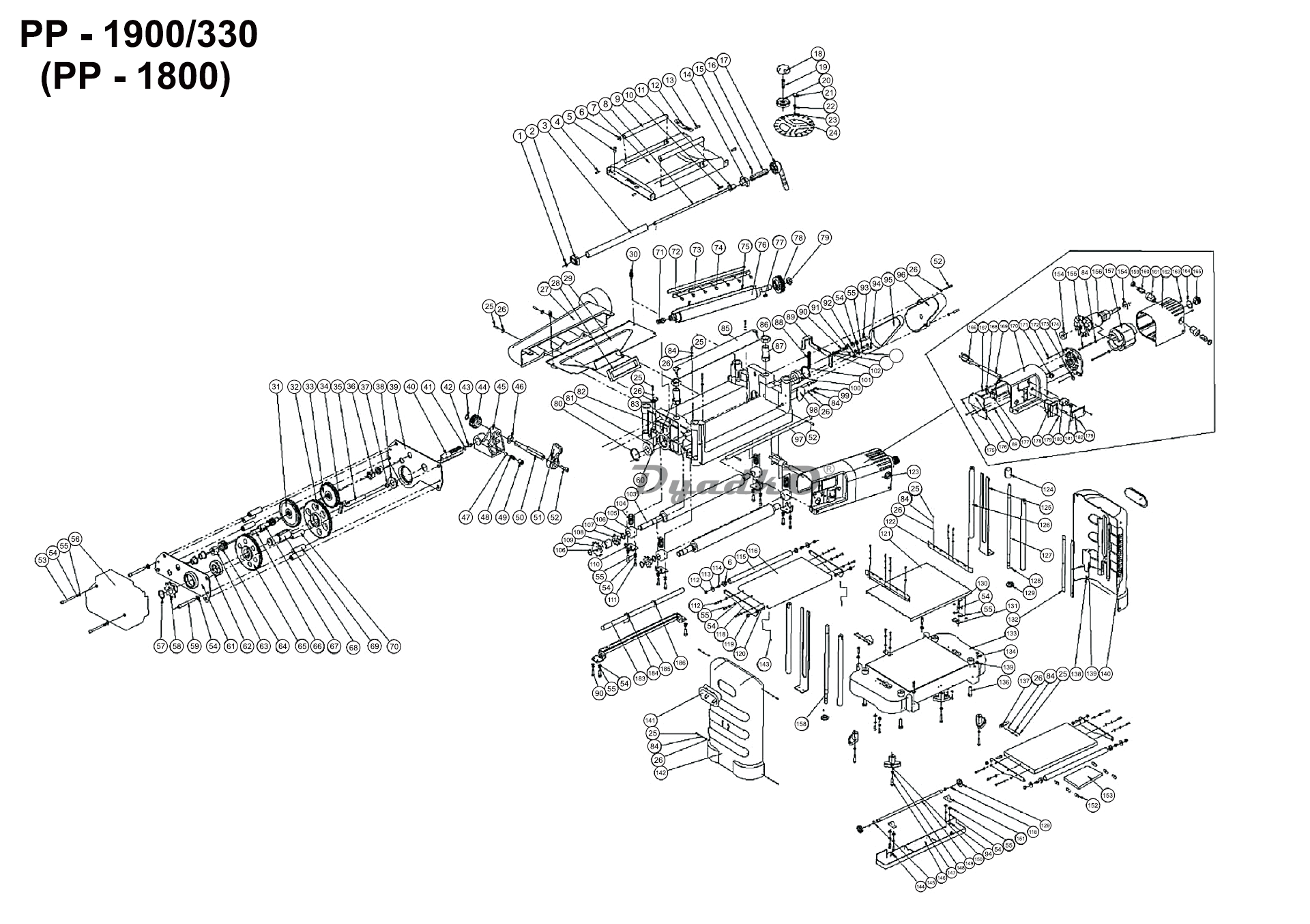

Схема КАЛИБР РР-1900/330 (РР-1800) (JFD)

1 Шайба РР1800.01
2 Сухарь фиксатора РР1800.02
3 Вал фиксирующий РР1800.03
4 Штифт РР1800.04
5 Винт РР1800.05
6 Втулка РР1800.06
7 Крышка верхняя РР1800.07
8 Ось фиксатора РР1800.08
9 Валец верхний РР1800.09
10 Шпонка РР1800.10
11 Болт РР1800.11
12 Табличка указателя вращения РР1800.12
13 Палец РР1800.13
14 Гайка фиксатора РР1800.14
15 Штифт РР1800.15
16 Ось рукоятки фиксатора РР1800.16
17 Рукоятка фиксатора РР1800.17
18 Крышка рукоятки вертикального перемещения РР1800.18
19 Винт РР1800.19
20 Корпус рукоятки вертикального перемещения РР1800.20
21 Заглушка РР1800.21
22 Винт ST РР1800.22
23 Шайба пружинная РР1800.23
24 Маховичок РР1800.24
25 Винт ST РР1800.25
26 Шайба РР1800.26
27 Пылеотвод РР1800.27
28 Фильтр РР1800.28
29 Крышка пылезащитная РР1800.29
30 Фиксатор РР1800.30
31 Шестерня Z=58 РР1800.31
32 Шестерня Z=80 РР1800.32
33 Шестерня Z=52 РР1800.33
34 Шпонка призматическая Б 4x4x25 РР1800.34
35 Тяга переключения скоростей РР1800.35
36 Втулка-подшипник скольжения РР1800.36
37 Шайба волнистая РР1800.37
38 Втулка-подшипник скольжения РР1800.38
39 Щека редуктора правая РР1800.39
40 Вал зубчатый РР1800.40
41 Шайба РР1800.41
42 Винт ST РР1800.42
43 Кольцо стопорное 8 (нар.) У01999
44 Шестерня Z=24 РР1800.44
45 Кронштейн переключателя скорости подачи РР1800.45
46 Шайба волнистая РР1800.46
47 Шарик стальной 06 У02599
48 Пружина фиксатора РР1800.48
49 Винт установочный РР1800.49
50 Ось переключателя скорости подачи РР1800.50
51 Рукоятка переключения скорости подачи РР1800.51
52 Болт РР1800.52
53 Винт РР1800.53
54 Шайба пружинная РР1800.54
55 Шайба РР1800.55
56 Крышка редуктора РР1800.56
57 Кольцо стопорное 15 (нар.) У00035
58 Звёздочка Z=8 У01362
59 Болт РР1800.59
60 Гайка винтовой передачи РР1800.60
61 Щека редуктора левая РР1800.61
62 Подшипник 6002 У00149
63 Втулка РР1800.63
64 Шестерня Z=17 РР1800.64
65 Шестерня Z=75 РР1800.65
66 Вал-шестерня Z=12 РР1800.66
67 Вал-шестерня с фаской Z=12 РР1800.67
68 Шпиндель звёздочки РР1800.68
69 Втулка соединительная РР1800.69
70 Втулка соединительная РР1800.70
71 Шестерня-винт Z=12 РР1800.71
72 Нож 332x18,2*з,2мм РР1800.72
73 Пластина ножа прижимная РР1800.73
74 Болт зажимный Мб* 10 У02923
75 Шайба пружинная РР1800.75
76 Барабан рабочий РР1800.76
77 Шпонка призматическая 5x5x16 У02509
78 Шкив барабана рабочего РР1800.78
79 Гайка Ml6 РР1800.79
80 Кольцо стопорное 47 (внутр.) У00080
81 Подшипник 6203RS У00003
82 Суппорт РР1800.82
83 Зажим кабельный РР1800.83
84 Шайба пружинная РР1800.84
85 Плата послезашитная РР1800.85
86 Контргайка М20х 1,0 РР1800.86
87 Гайка винтовой передачи РР1800.87
88 Пружина рычага РР1800.88
89 Рычаг РР1800.89
90 Болт РР1800.90
91 Пластина двигателя монтажная РР1800.91
92 Шайба РР1800.92
93 Болт РР1800.93
94 Винт ST РР1800.94
95 Ремень РР1800.95
96 Крышка ремня РР1800.96
97 Планка крепления двигателя РР1800.97
98 Индикатор вертикального перемещения РР1800.98
99 Винт ST РР1800.99
100 Подшипник 6203RS У00003
101 Кольцо стопорное 47 (внутр.) У00080
102 Палец установочный РР1800.102
103 Вал подачи обрезиненный РР1800.103
104 Пружина РР1800.104
105 Втулка -подшипник скольжения РР1800.105
106 Кольцо стопорное 15 (нар.) У00035
107 Звёздочка Z=8 РР1800.107
108 Втулка промежуточная РР1800.108
109 Звёздочка Z=11 РР1800.109
110 Крышка подшипника РР1800.110
111 Болт РР1800.111
112 Гайка колпачковая РР1800.112
113 Шайба РР1800.113
114 Болт РР1800.114
115 Валец дополнительного стола РР1800.115
116 Дополниетльный стол РР1800.116
117 Винт ST РР1800.117
118 Плата соединтеьльная РР1800.118
119 Гайка самоконтрящаяся РР1800.119
120 Винт РР1800.120
121 Рабочий стол РР1800.121
122 Плата ограничительная РР1800.122
123 Двигатель в сборе РР1800.123
124 Втулка стойки ограничительная РР1800.124
125 Кронштейн фиксации вертик. перемещения РР1800.125
126 Стойка направляющая РР1800.126
127 Винт вертикального перемещения (длинный) РР1800.127
128 Шпонка призматическая 4x4x8 У03405
129 Шестерня коническая пластмас. У01358
130 Болт РР1800.130
131 Замок винта РР1800.131
132 Пластина направляющая РР1800.132
133 Станина РР1800.133
134 Винт установочный РР1800.134
135 Гайка РР1800.135
136 Винт установочный РР1800.136
137 Пружина лепестковая РР1800.137
138 Пружина РР1800.138
139 Щиток нижний РР1800.139
140 Шкала вертикального перемещения РР1800.140
141 Ручка переноски РР1800.141
142 Стенка левая РР1800.142
143 Кабслеукладчик РР1800.143
144 Винт ST РР1800.144
145 Кольцо стопорное 10 (нар.) У01247
146 Крышка конической передачи РР1800.146
147 Болт РР1800.147
148 Шайба РР1800.148
149 Ось конической передачи РР1800.149
150 Ножка резиновая РР1800.150
151 Втулка-подшипник скольжения РР1800.151
152 Планка крепления сумки РР1800.152
153 Сумка инструментальная РР1800.153
154 Подшипник 6201 У00034
155 Винт ST РР1800.155
156 Якорь РР1800.156
157 Статор РР1800.157
158 Винт вертикального перемещения (короткий) РР1800.158
159 Крышка щёткодерателя РР1800.159
160 Щётка №42 У02709
161 Щёткодержатель РР1800.161
162 Корпус двигателя 1 РР1800.162
163 Болт РР1800.163
164 Кольцо стопорное 32 (внутр.) У00056
165 Шкив двигателя РР1800.165
166 Кабель питания 3GX1,5мм2 с вилкой РР1800.166
167 Винт ST РР1800.167
168 Прижим кабельный РР1800.168
169 Бандаж кабеля резиновый РР1800.169
170 Корпус двигателя 2 РР1800.170
171 Втулка кабельная резиновая РР1800.171
172 Винт ST РР1800.172
173 Втулка кабельная резиновая РР1800.173
174 Фланец двигателя задний РР1800.174
175 Винт ST РР1800.175
176 Крышка двигателя задняя РР1800.176
177 Конденсатор фильтра p/помех 0,ЗЗмкФ У01242
178 Выключатель KJD-16 РР1800.178
179 Винт ST РР1800.179
180 Автомат запдаты 10А РР1800.180
181 Гайка автомата зашиты РР1800.181
182 Табло цифровое РР1800.182
183 Вал проти вореверса РР1800.183
184 Серьга вала проти вореверса РР1800.184
185 Основание вала противореверса РР1800.185
186 Шайба РР1800.186
187 Цепь 1 РР1800.187
188 Цепь 2 РР1800.188
