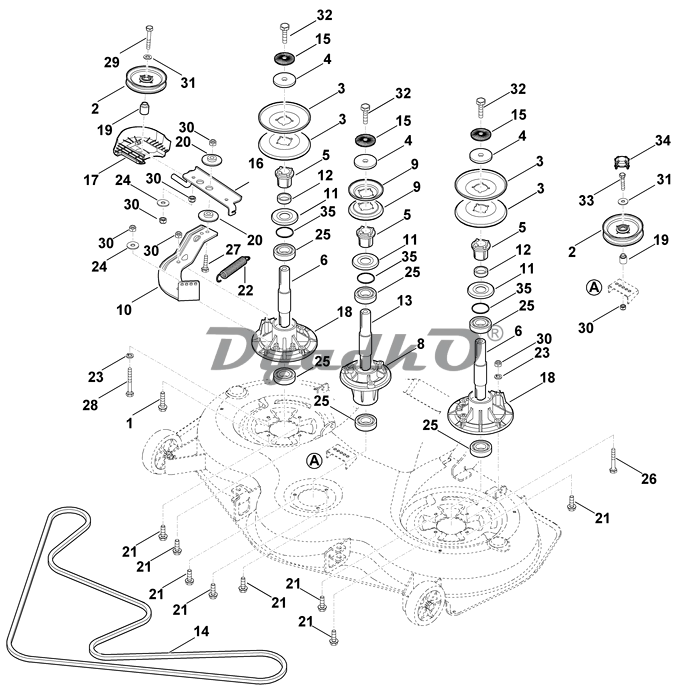

Схема VIKING MT 6112.0 C O Привод ножа

1 Самонарезающий винт M8x35 (23 - 27 Nm)
2 Натяжной ролик
2 Натяжной ролик ✻ (60.2010)(до серийного номера 9 80 038 330)
3 Половина клиноременного шкива
4 Диск
5 Поводок
6 Ножевой валик
8 Стойка подшипника
9 Половина клиноременного шкива
10 Стопорная шайба
11 Защитный диск
12 Распорное кольцо
13 Ножевой валик
14 Клиновой ремень Привод ножа
15 Зажимная шайба
16 Натяжной рычаг
17 Направляющая ремня
18 Стойка подшипника
19 Распорная втулка
20 Упорный подшипник скольжения
21 Самонарезающий винт M8x25 (21 - 25 Nm)
22 Пружина растяжения
23 Пружинное кольцо 8
24 Шайба 8,4
25 Шарикоподшипник 6205-2RS ✻ (28.2009)(до серийного номера 9 80 016 933)
25 Шарикоподшипник 6205-2RS
26 Винт с шестигранной головкой M8x50 (23 - 27 Nm)
27 Винт с шестигранной головкой M8x30 (23 - 27 Nm)
28 Винт с шестигранной головкой M8x55 (23 - 27 Nm)
29 Винт с шестигранной головкой M8x50 (23 - 27 Nm) ✻ (48.2009)(до серийного номера 9 80 029 190)
29 Винт с шестигранной головкой M8x55 (23 - 27 Nm)
30 Шестигранная гайка M8
31 Шайба 8,4
32 Винт с шестигранной головкой M10x1x35 (65 - 70 Nm)
33 Винт с шестигранной головкой M8x40
34 Крышка (60.2010)(с серийного номера 9 80 038 330)
35 Уплотнительное кольцо круглого сечения 23x1,5 (18.2011)(с серийного номера 9 80 047 696)
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Ножевой валик в сборе ☐ 4,5,8,9,11,13,15,25,32,35
Ножевой валик в сборе ☐ 3-6,11,12,15,18,25,32,35
