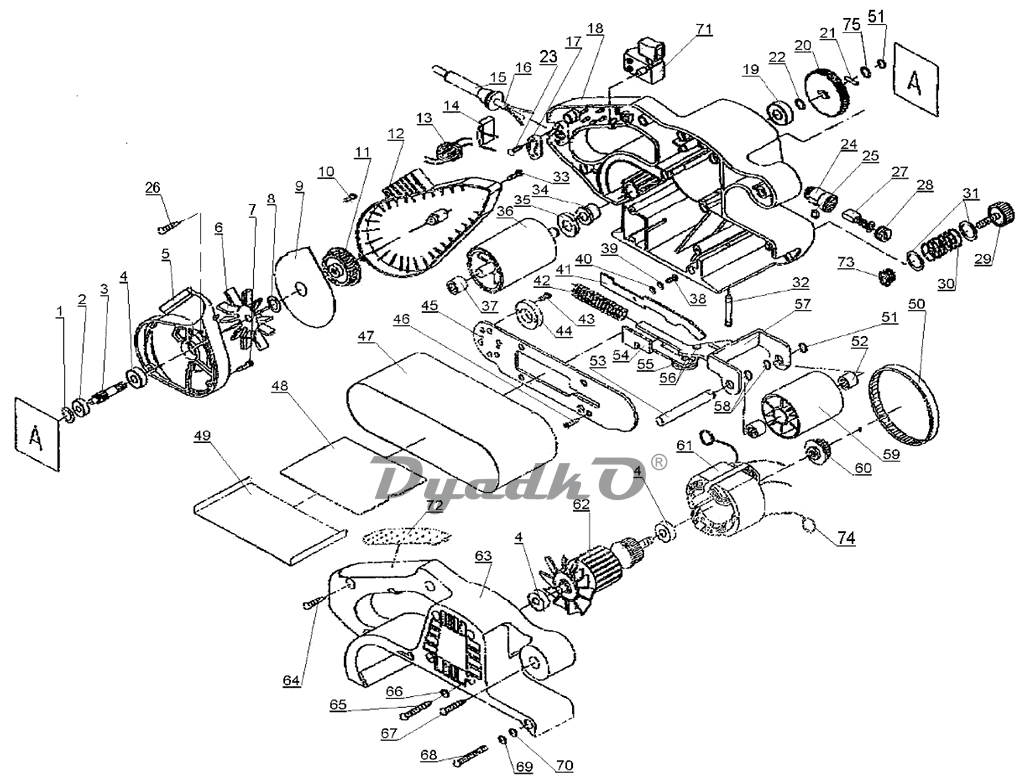

Схема ИНТЕРСКОЛ ЛШМ-900

1 Шайба специальная
2 Подшипник шариковый 626Z
3 Вал-шестерня Z=11
4 Подшипник шариковый 608Z
5 Корпус устройства пылеотсасывающего
6 Вентилятор
7 Винт 4х16
8 Шайба 8х14х0,5/А
9 Диафрагма
10 Винт 4х10
11 Шкив ведомый ⌀11
12 Крышка устройства пылеотсасывающего
13 Кольцо феррит. с выводными концами
14 Конденсатор 0,22 мкФ MEX/TENTA 40/085/21
15 Трубка защитная шнура
16 Шнур питания с вилкой H05VV-F 2х1мм2
17 Планка фиксации шнура
18 Корпус
19 Подшипник шариковый 6000Z
20 Колесо зубчатое Z=67
21 Штифт Ø3х16
22 Шайба 10х16х0,5/А
23 Винт 4х12
24 Корпус щёткодержателя
25 Гайка 6-гранная М5
26 Винт 3х20
27 Щётка электрическая
28 Колпачок щёткодержателя
29 Винт регулировочный М6
30 Пружина
31 Шайба 16х22х0,5/А
32 Палец ориентирующий
33 Винт 5х20
34 Втулка опорная барабана Ø10х14
35 Шайба специальная
36 Барабан приводной Ø52
37 Подшипник роликовый НК101610
38 Винт М5х10
39 Шайба гроверная ⌀5
40 Шайба 5х9,5х0,5/Б
41 Пластина ограничительная
42 Пружина натяжителя
43 Винт М4х10
44 Корпус подшипника
45 Пластина боковая
46 Винт 4х10
48 Подложка резиновая S=1,5
49 Платформа металлическая
50 Ремень приводной зубчатый HEL1 106XL 031
51 Кольцо стопорное В10
52 Подшипник роликовый НК101613RS
53 Ось барабана Ø10х72
54 Рычаг натяжителя
55 Шайба 6х18х3/Б
56 Ось-заклепка
57 Вилка натяжителя
58 Шайба специальная Ø10
59 Барабан направляющий Ø53
60 Шкив ведущий ⌀22
61 Статор
62 Якорь с вентилятором
63 Корпус-накладка
64 Винт 5х20
65 Винт 5х40
66 Шайба 5х9,5х0,5/Б
67 Винт 5х25
68 Винт М5х45
69 Шайба гроверная ⌀5
70 Шайба 5х9,5х0,5/Б
71 Выключатель в сборе FA2-5/2B9
72 Накладка ручки резиновая
73 Подпятник пластмассовый Ø12х6
74 Спираль контактная
75 Шайба 10х18х0,5/А
Пылесборник в сборе
