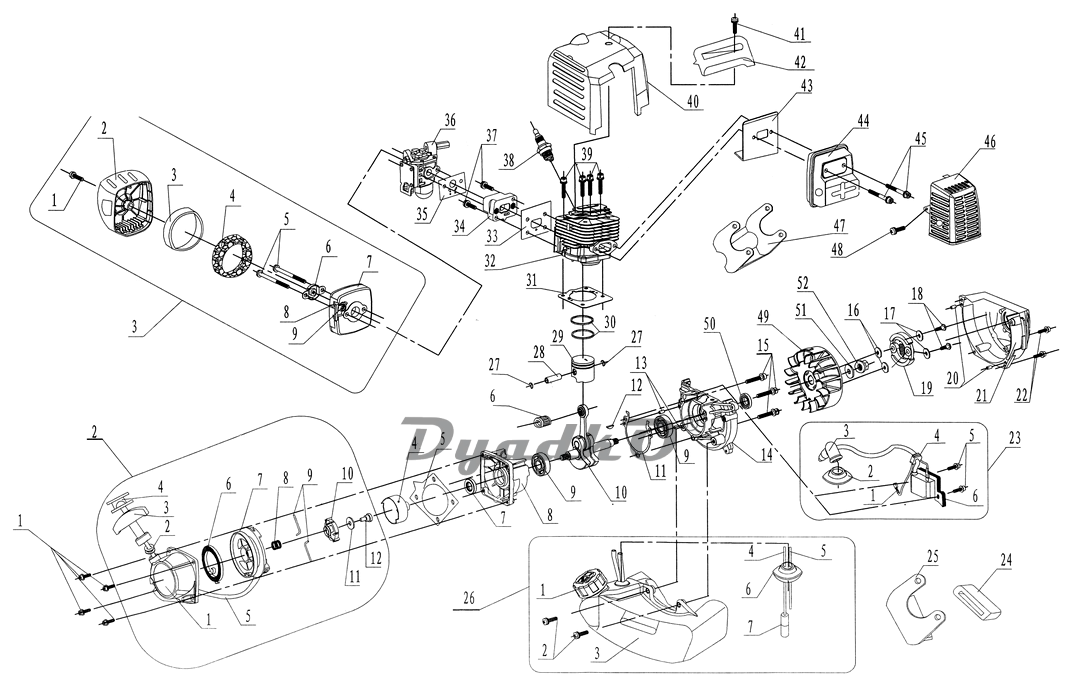

Схема PACKARD SPENCE PSGT-330-2 02 Двигатель

2 стартер \\ STARTER
3.2 Наружная крышка \\ CLEANER OUTSIDE COVER
3.3 кольцо
3.4 Фильтр воздушный \\ FILTER NET
3.5 винт \\ SCREW ST4.
3.7 Внутренняя крышка воздушного фильтра \\ CLEANER INSIDE COVER
4 Корпус обгонной муфты \\ start reel
5 прокладка \\ GASKET
6 Подшипник \\ bearing
7 Сальник \\ oil-seal
8 Крышка картера \\ crank case
9 Подшипник \\ bearing
10 Коленвал \\ crank shaft
11 Прокладка \\ gasket
12 Шпонка \\ key
13 Штифт \\ pin
14 Картер \\ crank case
15 Винт \\ screw
16 Шайба \\ washer
17 Шайба \\ washer
18 Болт \\ screw pin
19 Кулачки муфты сцепления с пружиной \\ expander combination
20 Штифт \\ pin
21 Крышка вентиляции \\ fan cover
23.2 Заглушка \\ plug cap
23.3 Наконечник \\ cap
23.6 Катушка зажигания \\ ignition coil comp.
26.1 крышка бака в сборе \\ LID ASS’Y
26.3 бак топливный \\ FUEL TANK
26.7 фильтр топливный \\ CLEANE COVER
27 Кольцо \\ ring
28 Палец поршневой \\ piston pin
29 Поршень \\ piston
30 Кольцо поршневое \\ piston ring
31 Прокладка \\ gasket
32 Цилиндр \\ cylinder
33 Прокладка \\ gasket
34 Площадка карбюратора \\ admitting pipe
35 Прокладка \\ gasket
36 Карбюратор \\ carburetor
37 винт \\ SCREW
38 Свеча \\ spark plug
39 Винт \\ screw
40 Крышка защитная \\ guide covner Ass\'y
41 Винт \\ screw
42 Крышка \\ cover
43 Прокладка \\ gasket
44 Глушитель \\ muffler
45 Винт \\ screw
46 Крышкка глушителя \\ muffler cover
48 Винт \\ screw
49 Маховик магнето \\ mageto rotor comp.
50 Сальник \\ oil-seal
51 Шайба \\ washer
52 Гайка \\ nut
