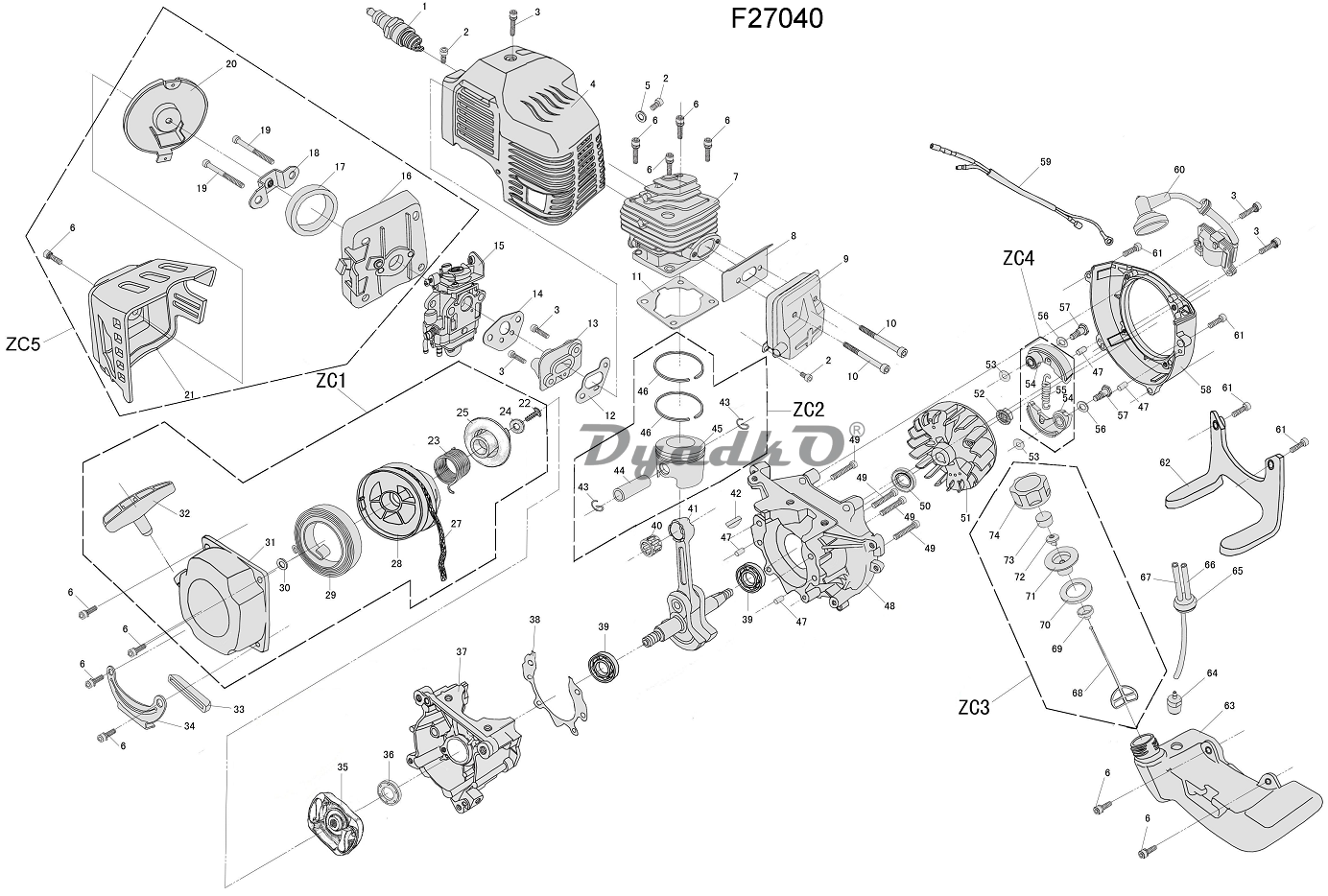

Схема FORWARD FBC 5203 (F27040) Двигатель

1 Свеча зажигания BM6A
2 Винт M5X10
3 Винт M5X25
4 Кожух двигателя
5 Шайба Ф5
6 Винт M5X20
7 Цилиндр
8 Прокладка глушителя
9 Глушитель
10 Винт M6X55
11 Прокладка цилиндра
12 Прокладка переходника карбюратора
13 Переходник карбюратора
14 Прокладка карбюратора
15 Карбюратор MR15A2
16 Корпус воздушного фильтра
17 Воздушный фильтр
18 Скоба
19 Винт M5X55
20 Крышка воздушного фильтра
21 Кожух воздушного фильтра
22 Винт
23 Пружина
24 Шайба
25 Накладка катушки стартера
27 Трос стартера
28 Катушка стартера
29 Пружина стартера
30 Шайба
31 Корпус стартера
32 Ручка стартера
33 Демпфер
34 Крепежная скоба стартера
35 Шкив стартера
36 Сальник левый FB12X22
37 Левая часть картера
38 Прокладка картера
39 Подшипник коленвала 6202
40 Подшипник поршневого пальца K10X13X16
41 Коленвал
42 Шпонка коленвала 3×13
43 Стопорное кольцо пальца
44 Палец поршня
45 Поршень
46 Поршневое кольцо
47 Штифт Ф5X10
48 Правая часть картера
49 Винт M5X30
50 Сальник правый FB15X30
51 Маховик зажигания
52 Гайка M8
53 Шайба Ф8
54 Башмак сцепления
55 Пружина сцепления
56 Шайба
57 Болт
58 Экран маховика зажигания
59 Провода зажигания
60 Катушка зажигания
61 Винт M5X20
62 Рамка топливного бака
63 Топливный бак
64 Топливный фильтр
65 Уплотнитель топливных шлангов
66 Топливный шланг
67 Топливный шланг впускной
68 Поводок крышки топливного бака
69 Крепление поводка
70 Прокладка
71 Корпус сапуна
72 Ниппель
73 Крышка сапуна
74 Крышка топливного бака
ZC1 Стартер в сборе
ZC2 Поршень в сборе
ZC3 Крышка топливного бака в сборе
ZC4 Сцепление в сборе
ZC5 Воздушный фильтр в сборе
