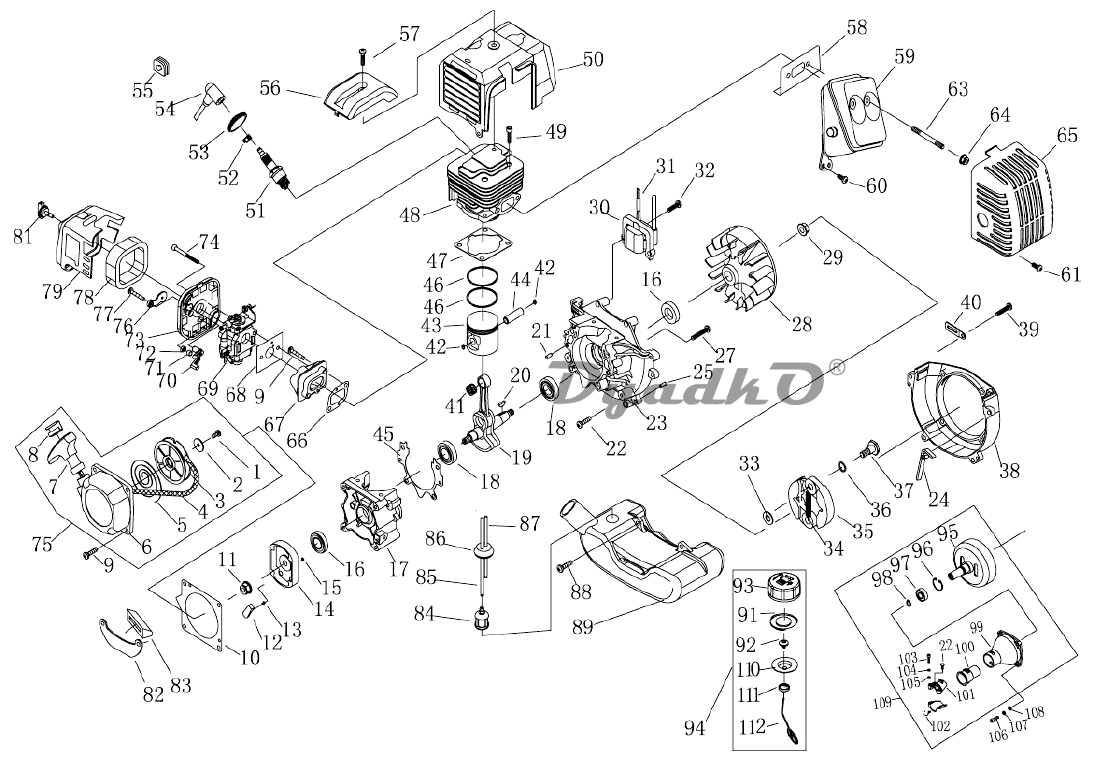

Схема ИНТЕРСКОЛ КРБ-23/33 (77.хххххх) Двигатель

1 Винт М5*12
2 Шайба
3 Шкив стартера
4 Шнур стартера
5 Пружина возвратная
6 Корпус стартера
7 Рукоятка стартера
8 Заглушка
9 Винт с шайбами М5*20
10 Прокладка
11 Гайка GB6170MS
12 Храповик
13 Пружина
14 Корпус храповика
15 Кольцо стопорное специальное Ø4
16 Манжета 12x22xS
17 Картер задний
18 Подшипник шариковый 6201Р6 (12x32x10)
19 Вал коленчатый в сборе
20 Шпонка сегментная 3*5*13
21 Штифт В5хЮ
22 Винт с шайбами М5*12
23 Картер передний
24 Экран воздушный
25 Штифт В4х 10
27 Винт с шайбами М5*30
28 Маховик
29 Гайка M8
30 Магнето
31 Проводник
32 Болт специальный с шайбами М5*20
33 Шайба 8x18x1
34 Пружина сцепления
35 Кулачек спепления
36 Шайба специальная
37 Болт специальный
38 Крышка маховика
39 Болт спепиальный М5*20
40 Держатель провода
41 Подшипник игольчатый 9х 12x13
42 Кольпо стопорное
43 Поршень Ø36мм
44 Палец
45 Прокладка
46 Кольпо компрессионное
47 Прокладка
48 Цилиндр
49 Винт с шайбами М5х18
50 Крышка хшлшхдрз
51 Свеча TORCH L6
52 Втулка контактная
53 Кольцо резиновое
54 Колпачок свечи
55 Пробка
56 Крышка верхняя
57 Винт с шайбами N15*20
58 Экран глушителя
59 Глушитель в сборе
60 Винт с шайбами N15*12
61 Винт с шайбами N15*12
63 Шпилька
64 Гайка N15
65 Крышка глушителя
66 Прокладка
67 Теплоизалятор
68 Прокладка
69 Карбюратор в сборе
70 Рычаг воздушной заслонки
71 Втулка
72 Гайка N14
73 Корпус воздухозаборника в сборе
74 Винт с шайбами М5х50
75 Стартер в сборе
76 Заслонка воздушная
77 Винт ST4.2xl2
78 Фильтр воздушный
79 Крышка воздушного фильтра
81 Винт барашковый
82 Скоба
83 Накладка резиновая
84 Фильтр топливный
85 Топливопровод питающий
86 Пробка
87 Топливопровод сливной
88 Винт с шайбами N15*20
90 Фланец
91 Прокладка
92 Салун
93 Крышка топливного бака
94 Крышка топливного бака в сборе
95 Чашка спепления
96 Кольпо стопорное А35
97 Подшипник шариковый 6202RZ(1 5x35x11)
98 Кольпо стопорное В15
99 Корпус спепления
100 Втулка резиновая
101 Полумуфта А
102 Полумуфта В
103 Винт N15x25
104 Шайба гроверная Ø5
105 Шайба Ø5
106 Винт N16x20
107 Шайба гроверная Ø6
108 Шайба Ø6
109 Корпус спепления в сборе
110 Корпус
111 Наконечник
112 Поводок
200 Блок моторный в сборе 33см5. 0,95кВт
