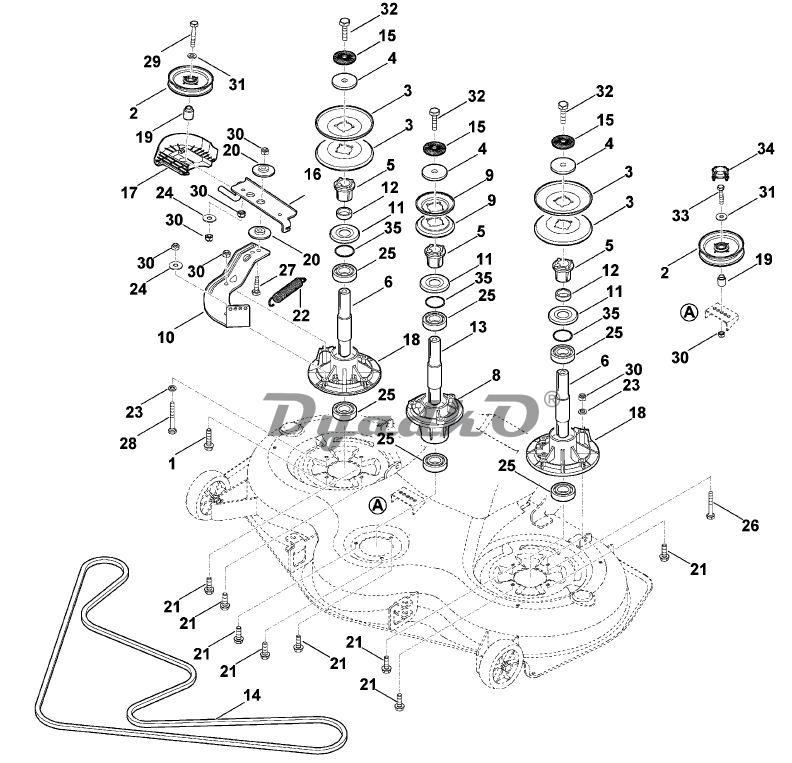

Схема VIKING MT 6112.0 O Привод ножа

1 Самонарезающий винт М8х35 (23 - 27 Nm)
2 Натяжной ролик
2 Натяжной ролик ✻ (до серийного номера 9 80 038 330) (60.2010)
3 Половина клиноременного шкива
4 Диск
5 Поводок
6 Ножевой валик
8 Стойка подшипника
9 Половина клиноременного шкива
10 Стопорная шайба
11 Защитный диск
12 Распорное кольцо
13 Ножевой валик
14 Клиновой ремень Привод ножа
15 Зажимная шайба
16 Натяжной рычаг
17 Направляющая ремня
18 Стойка подшипника
19 Распорная втулка
20 Упорный подшипник скольжения
21 Самонарезающий винт М8х25 (21 - 25 Nm)
22 Пружина растяжения
23 Пружинное кольцо 8
24 Шайба 8,4
25 Шарикоподшипник 6205-2RS
25 Шарикоподшипник 6205-2RS ✻ (до серийного номера 9 80 016 933) (28.2009)
26 Винт с шестигранной головкой М8х50 (23 - 27 Nm)
27 Винт с шестигранной головкой М8х30 (23 - 27 Nm)
28 Винт с шестигранной головкой М8х55 (23 - 27 Nm)
29 Винт с шестигранной головкой М8х55 (23 - 27 Nm)
29 Винт с шестигранной головкой М8х50 (23 - 27 Nm) ✻ (до серийного номера 9 80 029 190) (48.2009)
30 Шестигранная гайка М8
31 Шайба 8,4
32 Винт с шестигранной головкой М10x1x35 (65 - 70 Nm)
33 Винт с шестигранной головкой М8х40
34 Крышка ✻ (до серийного номера 9 80 038 330) (60.2010)
35 Уплотнительное кольцо круглого сечения 23x1,5 ✻ (до серийного номера 9 80 047 696) (18.2011)
100 Ножевой валик в сборе ☐ 3-6,11,12,15,18,25,32,35 (A)
110 Ножевой валик в сборе ☐ 4,5,8,9,11,13,15,25,32,35 (A)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
