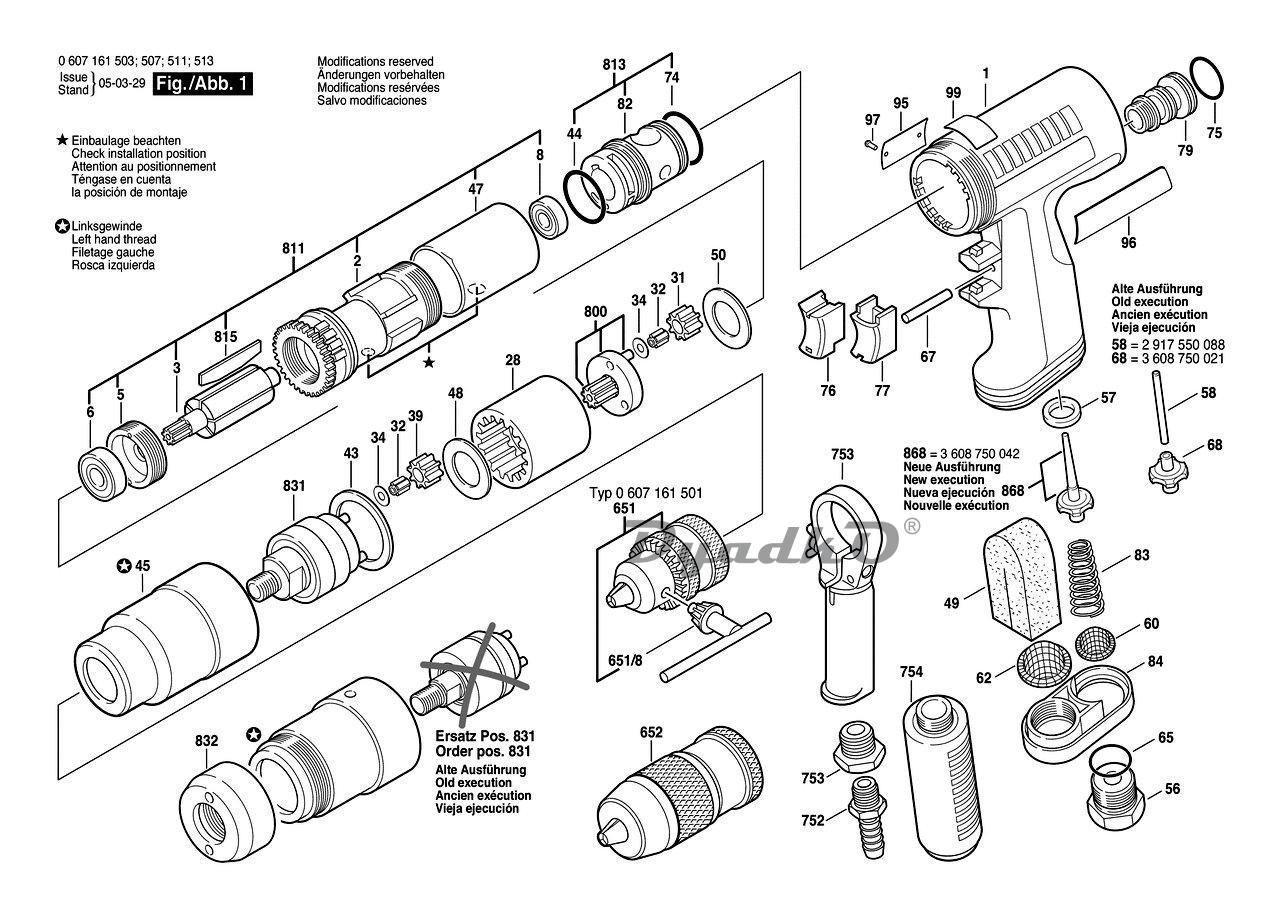

Схема BOSCH Дрель 400 Вт - 0607161507

1 Корпус мотора СИНИЙ \\ Motor Housing BLUE
2 Статор 400W \\ Stator 400W
3 Ротор \\ Rotor
5 Опорный фланец \\ Bearing Flange
6 Шарикоподшипник 9x24x7MM \\ Deep-Groove Ball Bearing 9x24x7MM
8 Шарикоподшипник DIN 616-619/7-2Z-C3 \\ Deep-Groove Ball Bearing DIN 616-619/7-2Z-C3
28 Зубчатый венец Z=42 \\ Ring Gear Z=42
31 Цилиндрическое колесо Z=16 \\ Cylindrical Gear Z=16
32 Сепаратор игольчатого рол \\ Needle-Roller Cage
34 Регулировочное кольцо 0,20 MM \\ Shim 0,20 MM
39 Цилиндрическое колесо Z=16 \\ Cylindrical Gear Z=16
43 Упорная шайба \\ Stop Disc
44 Кольцо уплотнительное 26x1,5 MM \\ O-Ring 26x1,5 MM
45 Корпус редуктора \\ Gear Housing
47 Насаживаемая труба \\ Spigot
48 Упорная шайба \\ Stop Disc
49 Глушитель \\ Silencer
50 Опорная шайба \\ Retaining Washer
56 Штуцер присоединения \\ Fitting
57 Уплотнительная шайба \\ Sealing disk
60 Сетка \\ Strainer
62 Сетка \\ Strainer
65 Кольцо уплотнительное 15x2 MM \\ O-Ring 15x2 MM
67 Цилиндрический штифт \\ Straight Pin
74 Кольцо уплотнительное 2x23 MM \\ O-Ring 2x23 MM
75 Кольцо уплотнительное 18x2 MM \\ O-Ring 18x2 MM
76 Кнопка \\ Push-Button
77 Кнопка \\ Push-Button
79 Втулка управления \\ Pilot-Valve Bushing
82 Проставка \\ Intermediate Piece
83 Пружина сжатия ЗЕЛЕНЫЙ \\ Compression Spring GREEN
84 Присоединительная крышка \\ Connection cover
95 Этикетка типа 26x42 MM \\ Nameplate 26x42 MM
96 Этикетка фирмы \\ Manufacturer\'s nameplate
97 Просечной штифт \\ Grooved Nail
99 Этикетка с указаниями \\ Reference Plate
650 Глушитель \\ Silencer
652 Патрон быстрозажимной Ø 1,5-13 MM, 1/2\" \\ Keyless Chuck Ø 1,5-13 MM, 1/2\"
752 Штуцер шланга \\ Hose fitting
753 Дополнительная рукоятка \\ Auxiliary Handle
754 Глушитель \\ Silencer
800 Водило \\ Planetary-Gear Carrier
811 Группа запчастей \\ Assembly Of Service Parts
813 Группа запчастей \\ Assembly Of Service Parts
815 Диски ротора 5 ШТ \\ Rotor Lamella 5 PIECE
831 Радиальный подшипник \\ Ring Ball Bearing
832 Закрывающая крышка \\ Cover
868 Конус клапана \\ Valve Cone
