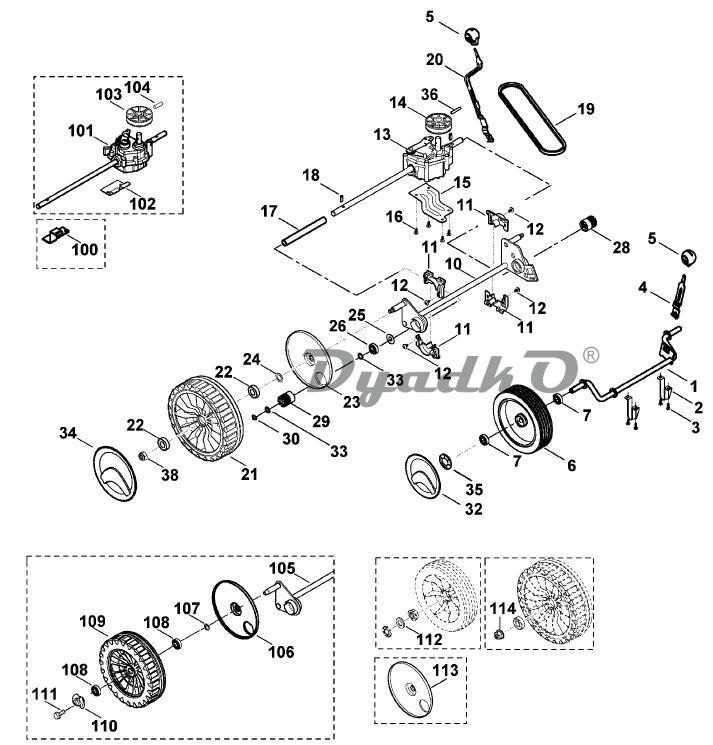

Схема VIKING MB 443 T C Ходовая часть

1 Ось
2 Держатель оси
3 Винт IS Р5х10
3 Самонарезающий винт Р5х10 ✻ (до серийного номера 4 32 727 984) (32.2011)
3 Самонарезающий винт Р5х12 ✻ (до серийного номера 4 32 145 789) (63.2009)
4 Переводной рычаг
5 Ручка
6 Колесо ☐ 7
7 Шарикоподшипник 27М-3,6х12
10 Ось
11 Держатель оси
12 Винт IS Р5х10
12 Самонарезающий винт Р5х10 ✻ (до серийного номера 4 32 727 984) (32.2011)
12 Самонарезающий винт Р5х8 ✻ (до серийного номера 4 32 145 789) (63.2009)
12 Самонарезающий винт Р5х8 ✻ (до серийного номера 4 31 735 822) (31.2008)
13 Коробка передач ☐ 14,36
14 Кпиноременный шкив
15 Держатель
16 Самонарезающий винт Р5х12
16 Самонарезающий винт Р5х12 ✻ (до серийного номера 4 31 206 170) (13.2007)
17 Труба
18 Шпонка обгонной муфты
19 Клиновой ремень Привод движения
20 Переводной рычаг
21 Колесо в сборе 200 ☐ 22,23
21 Колесо в сборе 200 ✻ (до серийного номера 4 32 417 171) (57.2010) ☐ 22,23
22 Шарикоподшипник 6001-2RS
22 Шарикоподшипник 6001-2RS (50.2009)
23 Крышка
24 Шайба Р12x18x1
25 Защитный диск
26 Шарикоподшипник 6001-2RS
26 Шарикоподшипник 6001-2RS (50.2009)
26 Шарикоподшипник 6001 ✻ (до серийного номера 4 31 352 945) (25.2007)
28 Шестерня
29 Шестерня
30 Стопорное кольцо 12x1
32 Колпак колеса
33 Шайба Р12x18x0,5
34 Колпак колеса
35 Стопорное кольцо
36 Зажимной штифт 5x30
38 Шестигранная гайка М8
100 Держатель ✻ (до серийного номера 4 30 846 082) (05.2006)
101 Коробка передач ✻ (до серийного номера 4 31 206 170) (13.2007) ☐ 103,104
102 Держатель ✻ (до серийного номера 4 31 206 170) (13.2007)
103 Кпиноременный шкив ✻ (до серийного номера 4 31 206 170) (13.2007)
104 Зажимной штифт 5x30 ✻ (до серийного номера 4 31 206 170) (13.2007)
105 Ось ✻ (до серийного номера 4 31 426 220) (04.2008)
106 Крышка ✻ (до серийного номера 4 31 426 220) (04.2008)
107 Шайба 13 ✻ (до серийного номера 4 31 426 220) (04.2008)
108 Шарикоподшипник 26М-4,5х12 ✻ (до серийного номера 4 31 426 220) (04.2008)
109 Приводное колесо 200 ✻ (до серийного номера 4 31 426 220) (04.2008) ☐ 106,108
110 Зажимное кольцо ✻ (до серийного номера 4 31 426 220) (04.2008)
111 Самонарезающий винт М6х16 ✻ (до серийного номера 4 31 426 220) (04.2008)
112 Шайба 13 ✻ (до серийного номера 4 31 694 856) (28.2008)
113 Крышка ✻ (до серийного номера 4 32 417 171) (57.2010)
114 Шестигранная гайка М8 ✻ (до серийного номера 4 32 491 770) (69.2010)
Примечание:

☐ cюда входят номера позиций
✻ машины более старого типа конструкции
(A) не изображено на иллюстрации
(B) только в виде специальных принадлежностей
(C) заводом больше не выпускается
(D) не поставляется отдельно как запасная деталь
