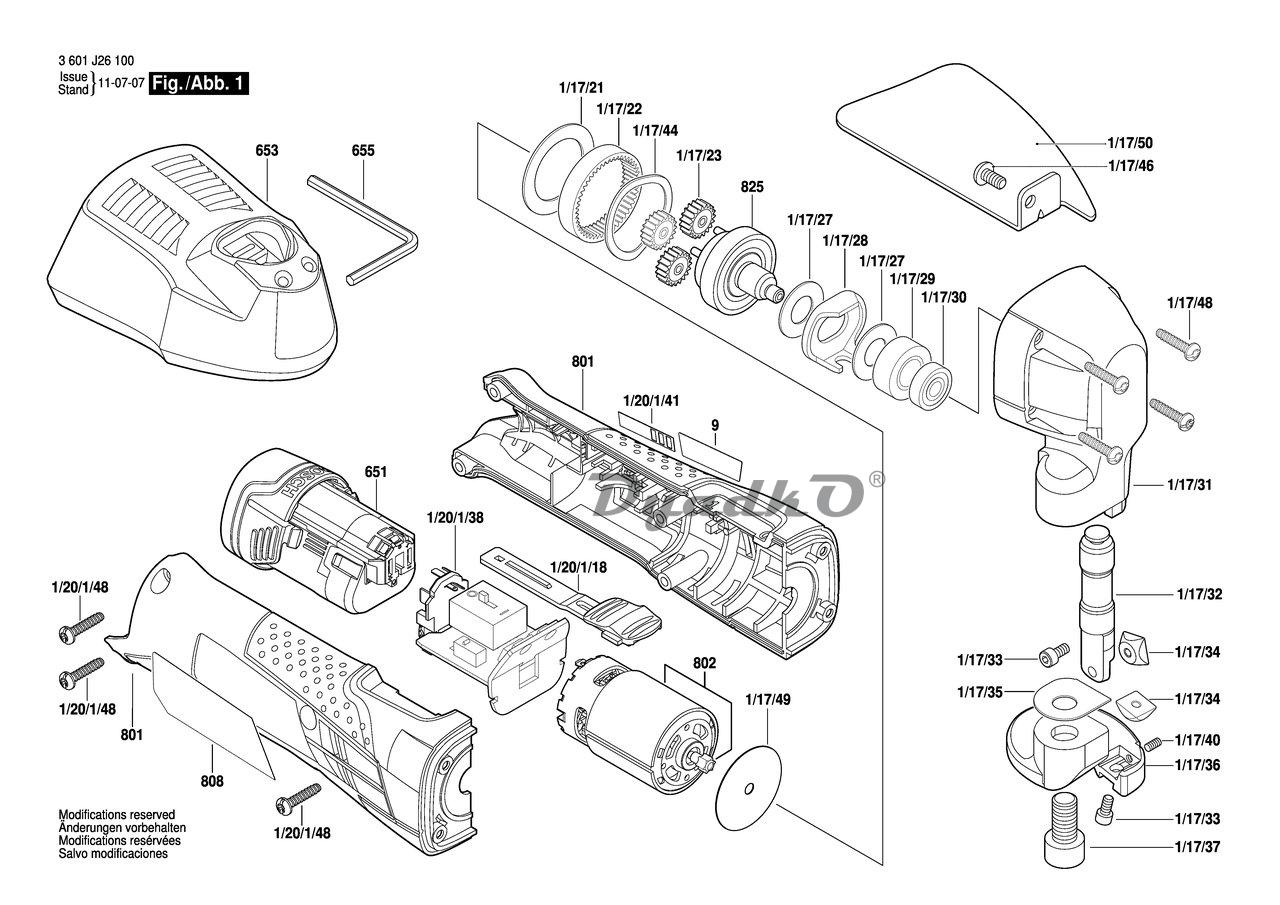

Схема BOSCH GSC 10,8 V-LI (3601J26100)

1/17/21 Шайба Ø 28x40x1 MM \\ Washer Ø 28x40x1 MM
1/17/22 Полое колесо \\ Ring Gear
1/17/23 Планетарная шестерня \\ Planet Gear
1/17/27 Установочная шайба \\ Shim ring
1/17/28 Подкладка \\ U-Sheet
1/17/29 Опорный ролик \\ Track-Supporting Roller
1/17/30 Шарикоподшипник 626 DIN 625 \\ Ball Bearing 626 DIN 625
1/17/31 Корпус редуктора \\ Gear Housing
1/17/32 Толкатель \\ Tappet
1/17/33 Винт с внутр/шестигран/ DIN 912-M4x8-129 \\ Hex Socket Head Cap Screw DIN 912-M4x8-129
1/17/34 Нож \\ Knife
1/17/35 Подкладочный лист \\ Packing Plate
1/17/36 Отрезной стол \\ Cutting Table
1/17/37 Винт с внутр/шестигран/ DIN 912-M10x20-129 \\ Hex Socket Head Cap Screw DIN 912-M10x20-129
1/17/40 Шпилька DIN 913-M4x8 \\ Set screw DIN 913-M4x8
1/17/44 Пружинная шайба \\ Spring Washer
1/17/46 Винт DIN 7500-UM5x10-ST \\ Thread-forming tap/ Screw DIN 7500-UM5x10-ST
1/17/48 Винт с головкой torx 4x20,0x7,5x2,6 \\ Torx Oval-Head Screw 4x20,0x7,5x2,6
1/17/49 Уплотнительная шайба \\ Sealing disk
1/17/50 Стружкоотвод \\ Chip Deflector
1/20/1/18 Ползунок выключателя \\ Switch Slide
1/20/1/38 Электронный модуль \\ Electronics Module
1/20/1/41 Этикетка \\ Label
1/20/1/48 Винт с головкой torx 4x20,0x7,5x2,6 \\ Torx Oval-Head Screw 4x20,0x7,5x2,6
9 Этикетка фирмы GSC 10,8V-LI \\ Manufacturer\'s nameplate GSC 10,8V-LI
651 Блок аккумуляторов 10,8V, 1,3 Ah, Li \\ Battery Pack 10,8V, 1,3 Ah, Li
653 Быстрозарядное устройство EU 230/10,8V, 30 MIN \\ Fast Charger EU 230/10,8V, 30 MIN
653 Быстрозарядное устройство AUS 240/10,8V \\ Fast Charger AUS 240/10,8V
653 Быстрозарядное устройство ROK 230/10,8V, 30 MIN \\ Fast Charger ROK 230/10,8V, 30 MIN
655 Шестигранный ключ DIN 911-SW3 \\ Offset Screwdriver DIN 911-SW3
801 Корпус \\ Housing
802 Мотор постоянного тока 10,8V \\ DC motor 10,8V
808 Этикетка типа \\ Nameplate
825 Эксцентриковый вал \\ Eccentric Shaft
