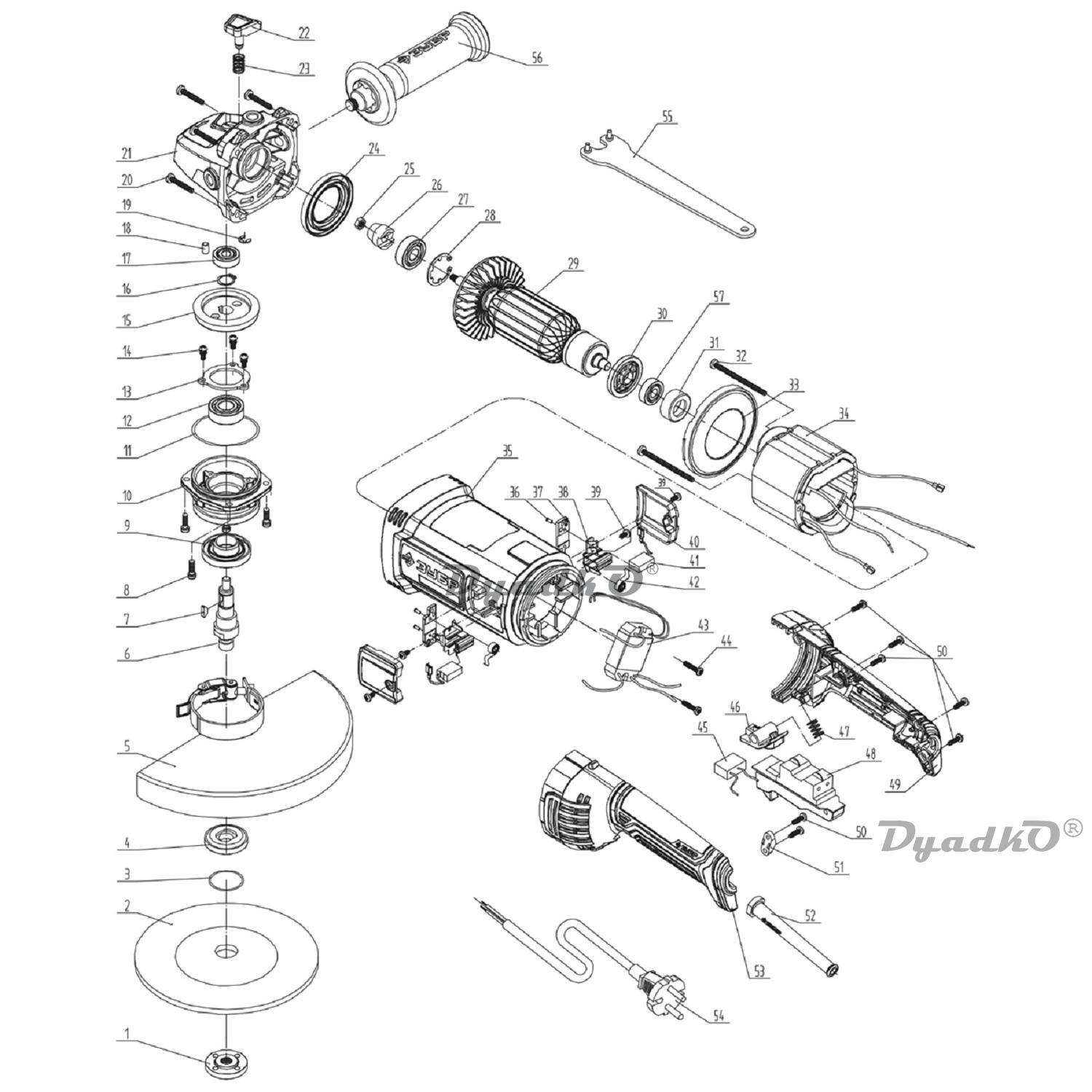

Схема ЗУБР УШМ-П230-2000 П

1 ; Фланец прижимной внешний M14;
3 ; Кольцо стопорное D26 сжимное;
4 ; Фланец внутренний D14 Ls17.5;
5 ; Кожух защитный;
6 ; Шпиндель;
7 ; Шпонка 4х5х12.2;
8 ; Винт M5x19;
9 ; Кольцо пылезащитное;
10 ; Крышка корпуса редуктора;
11 ; Кольцо уплотнительное D60хd6;
12 ; Подшипник шариковый 6202 открытый (35х15х11) n/n;
13 ; Фиксатор подшипника шпинделя D42xh2,2;
15 ; Шестерня ведомая;
16 ; Кольцо разжимное D14;
17 ; Подшипник 619/9-2Z (9x20x6);
18 ; Штифт резиновый;
19 ; Кольцо стопорное D6 Е-образное;
21 ; Корпус редуктора;
22 ; Кнопка блокировки вала;
23 ; Пружина стопора D9xh13;
24 ; Кольцо защитное;
25 ; Гайка M8;
26 ; Шестерня ведущая;
27 ; Подшипник шариковый 6201-2RS (32х12х10) n/n;
28 ; Кольцо стопорное сжимное D36;
29 ; Ротор КД;
30 ; Кольцо пылезащитное D29;
31 ; Втулка подшипника 629 резиноваяD30x9;
33 ; Диффузор;
34 ; Статор КД;
35 ; Корпус статора;
38 ; Щеткодержатель (пара);
40 ; Крышка щеткодержателя;
41 ; Щетка графитовая (пара) 7x18x21;
43 ; Блок плавного пуска KJC-150;
45 ; Конденсатор 0.47uF;
46 ; Кнопка фиксации поворота рукоятки;
47 ; Пружина;
48 ; Выключатель S230B 12(12)A 250V ~ 5E4;
49 ; Рукоятка правая часть;
49C ; Рукоятка в сборе EV(60,70);
53 ; Рукоятка левая часть;
54 ; Шнур сетевой Rubber 2x1,5mm2 3m;
56 ; Ручка боковая дополнительная;
57 ; Подшипник шариковый 629-2RS (26х9х8) Outdo;
