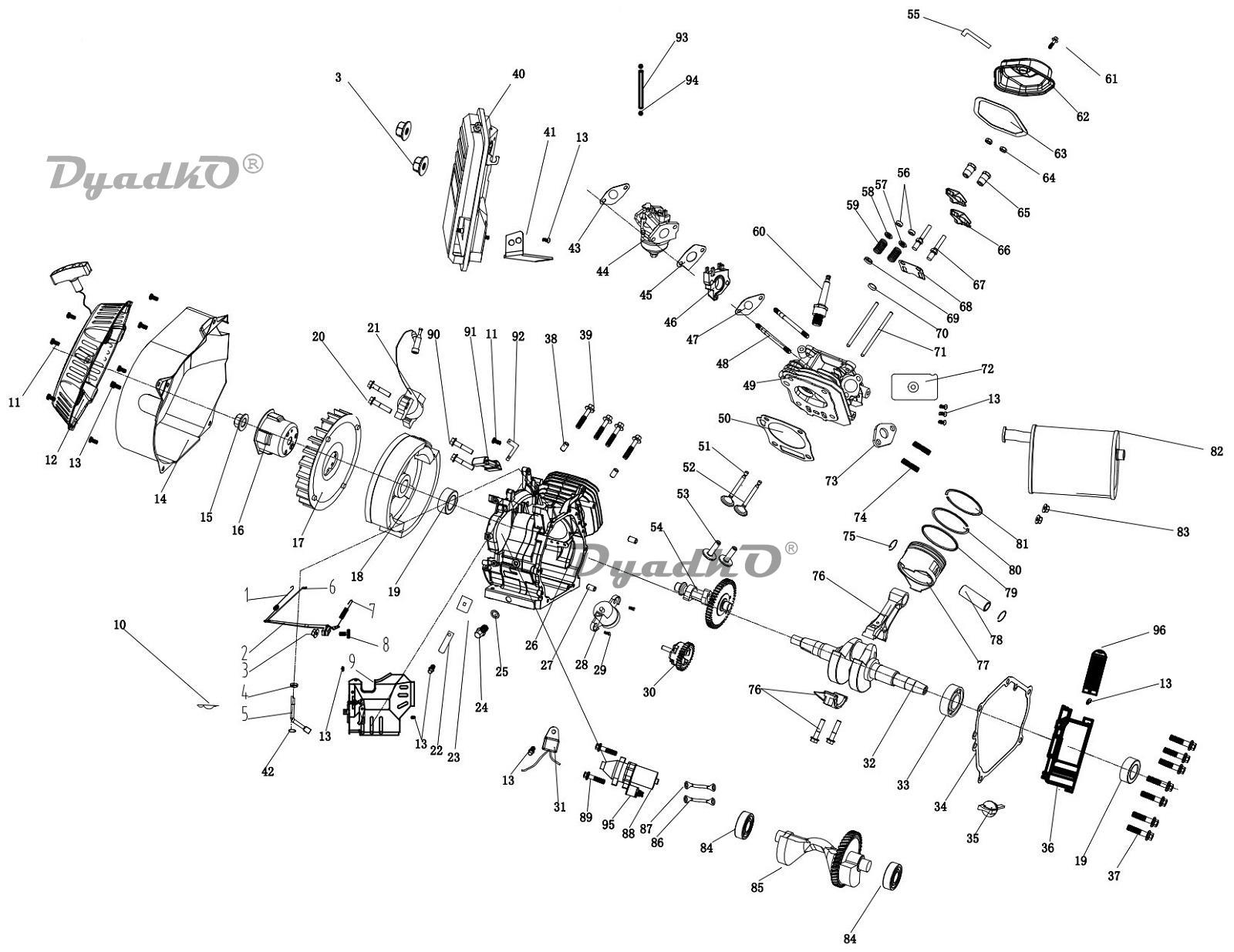

Схема HUTER DY9500LX-3 PRO (KEM) Двигатель 192F

1 Пружина тяги стабилизатора частоты вращения
2 Рычаг стабилизатора
5 Вал стабилизатора частоты вращения
6 Тяга
7 Пружина регулятора оборотов
12 Ручной стартер
14 Кожух маховика
15 Гайка М16
16 Храповик
17 Вентилятор
18 Маховик с зубчатым венцом
19 Сальник 35х52х8
21 Катушка зажигания
24 Сливная пробка
25 Прокладка
26 Блок цилиндра
27 Направляющий штифт 8х14мм
28 Датчик уровня масла
30 Комплект стабилизатора частоты вращения
31 Блок сигнализации уровня масла
32 Коленвал
33 Подшипник 6207 открытый
34 Прокладка картера
35 Щуп уровня масла
36 Крышка картера
38 Направляющий штифт 12*20
40 Воздушный фильтр в сборе
43 Прокладка воздушного фильтра
44 Карбюратор
45 Прокладка карбюратора"В"
46 Термоизоляционная прокладка
47 Прокладка карбюратора "А"
48 Шпилька карбюратора М8х106
49 Головка цилиндра
50 Прокладка головки цилиндра
51 Впускной клапан
52 Выпускной клапан
53 Толкатель
54 Распредвал
55 Трубка вентиляции
56 Наконечник клапана
57, 58 Тарелка пружины клапана
59 Пружина клапана
60 Свеча зажигания F7RTC
62 Клапанная крышка
63 Прокладка клапанной крышки
64 Регулирующая гайка( М6/0,75 )
65 Шарнир рычага( М6/0,75)
66 Рычаг клапана
67 Шпилька рычага клапана
68 Кронштейн рычагов клапанов
69 Маслосъемный колпачок
71 Штанга толкателя
73 Прокладка глушителя
75 Стопорное кольцо поршневого пальца
76 Шатун
77 Поршень
78 Поршневой палец
79-81 Поршневые кольца (комплект)
82 Глушитель
84 Подшипник
85 Вал балансировки
88, 95 Электростартер
91 Индуктор системы зажигания
93 Шланг топливный 4х9х28мм
