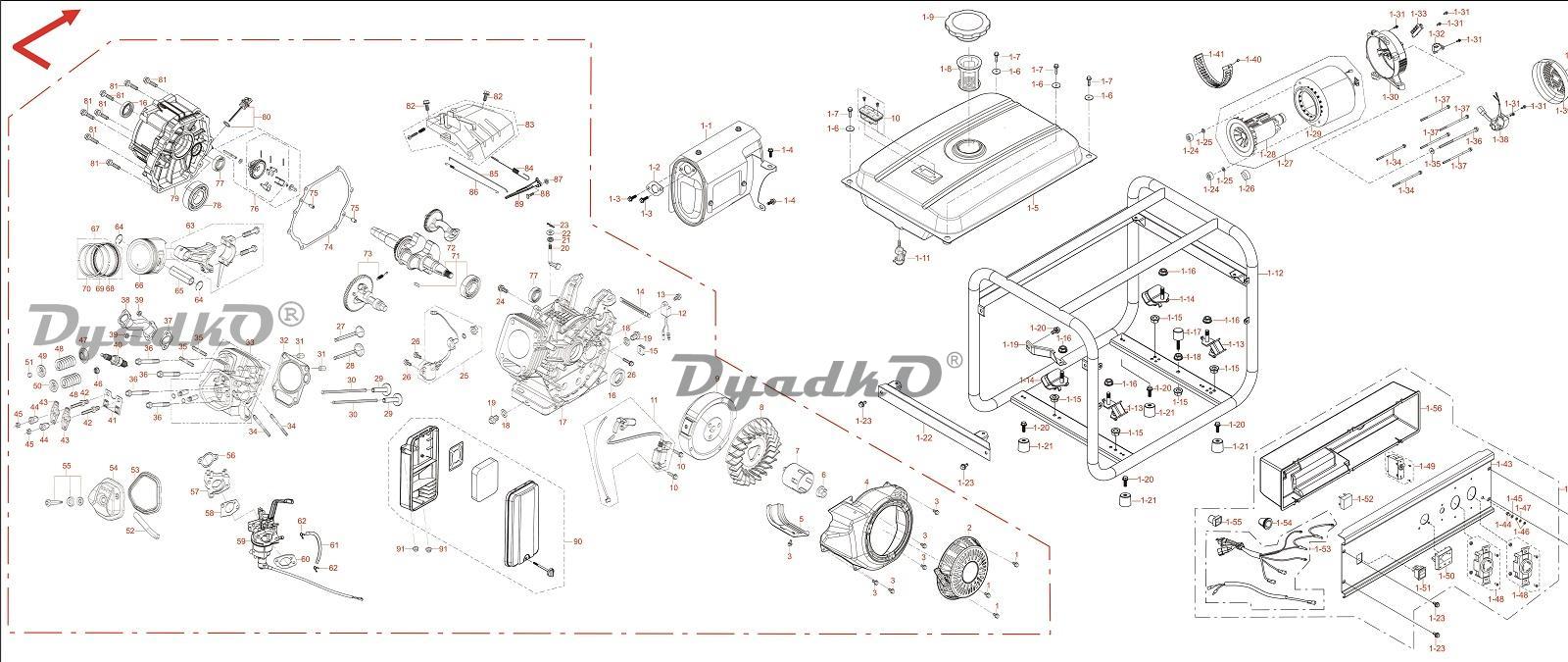

Схема HUTER DY9500L,LX (KEM)

1-1,1-2,38 Глушитель
1-5 Топливный бак
1-9 Крышка топливного бака
1-11 Топливный кран
1-13 Демпфер (левый)
1-14 Демпфер (правый)
1-26 Ротор
1-29 Статор
1-30 Задняя крышка
1-32 Щёточный узел
1-33 Клеммная колодка
1-38 Регулятор напряжения 7-8кВт
1-39 Колпак
1-48 Розетка 250V 16А
1-50 Вольтметр
1-51 Выключатель двигателя (4-х позиционный)
2 Стартер ручной
4 Кожух маховика
6 Гайка М16
7 Храповик стартера
8 Вентилятор
9 Маховик
11 Катушка зажигания для DY/БГ/G 177 -192F
12 Блок сигнал.уров.масла
16 Сальник 35х52х8
17 Блок цилиндра (DY9500LX)
17 Блок цилиндра (DY9500L)
19 Сливная пробка
20 Вал стабилизатора частоты вращения
21 Сальник 8х14х4
25 Датчик уровня масла
27 Выпускной клапан
28 Впускной клапан
29 Толкатель клапана
30 Штанга толкателя
31 Направляющий штифт 12х20
32 Прокладка головки цилиндра
33 Головка цилиндра
34 Шпилька карбюратора М8х106
35 Шпилька М8х34
37 Прокладка выпускной трубы
40 Свеча зажигания F7RTC
41 Кронштейн рычагов клапанов
42 Шпилька рычага клапана (М6/0,75)
43 Рычаг клапана
44 Шарнир рычага (М6/0,75)
45 Регулирующая гайка (М6/0,75)
46 Маслосъёмный колпачок
47 Тарелка клапанной пружины нижняя
48 Клапанная пружина
49,50 Тарелка пружины выпускного клапана
51 Наконечник клапана
52 Трубка вентиляции
53 Прокладка клапанной крышки
54 Клапанная крышка
55 Болт клапаннной крышки
56 Прокладка карбюратора А
57 Термоизоляционная пластина
58 Прокладка карбюратора В
59 Карбюратор
60 Прокладка воздушного фильтра
61 Топливный шланг
63 Шатун
65 Поршневой палец
66 Поршень 92мм
67 Поршневые кольца (компл.3шт) 92/1,2мм
71 Коленвал
72 Вал балансировки
73 Распредвал
74 Прокладка крышки картера
76 Комплект стабилизатора частоты вращения
77 Подшипник 6202 открытый
78 Подшипник 6207 открытый
79 Крышка картера
80 Щуп уровня масла
83 Узел регулировки в сборе
84 Пружина стабилизатора частоты вращения
85 Тяга
86 Пружина стабилизатора частоты вращения
87,88,89 Рычаг стабилизатора
90 Фильтр воздушный в сборе
б/н Автоматический выключатель 230В 30А
б/н Фильтрующий элемент
б/н Розетка силовая SF123 220-250В 32А
б/н Панель управления в сборе
б/н Наконечник свечи зажигания
б/н Коробка для DY9500LX 690х525х550 KEC
б/н Автоматический выключатель 31-32A
б/н Кожух глушителя
