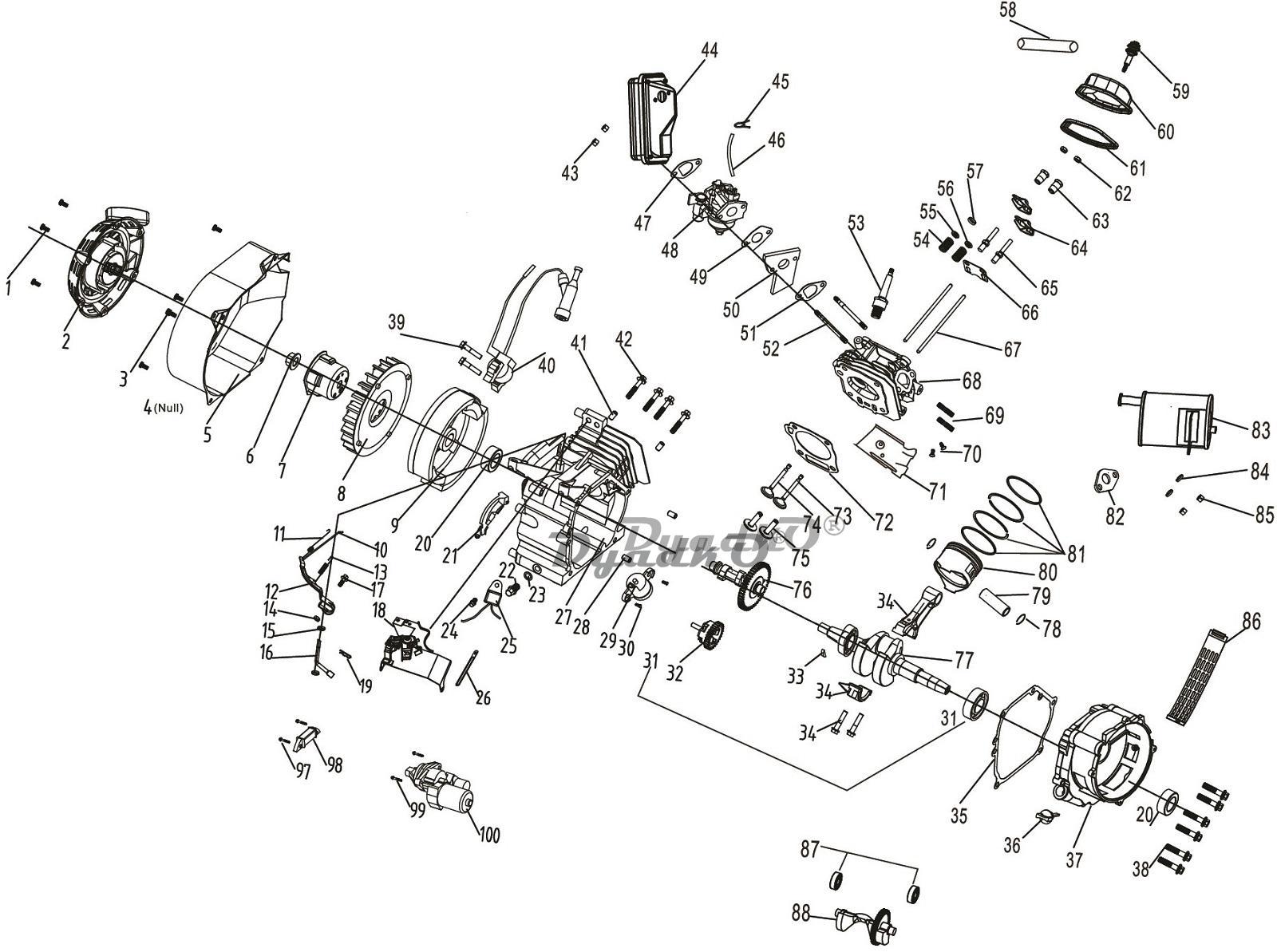

Схема HUTER DY8000L(-LX) (HAY) Двигатель

2 Стартер ручной
5 Кожух маховика
7 Храповик
8 Вентилятор
9 Маховик с зубчатым венцом
10 Тяга
11 Пружина 0,2х5,3х215мм тяги стабилизатора частоты вращения
12 Рычаг стабилизатора
13 Пружина 1,2х9х131мм регулятора оборотов
15 Сальник
16 Вал стабилизатора частоты вращения
18 Узел регулировки в сборе
20 Сальник 35х52х8
21 Пластина для маховика
22 Сливная пробка
23 Прокладка сливного болта
25 Блок сигнализации уровня масла
27 Блок цилиндра (без электростартера)
27 Блок цилиндра (под электростартер)
28 Направляющий штифт 8х14мм
29 Датчик уровня масла
31 Подшипник 6207 открытый
32 Комплект стабилизатора частоты вращения
33 Шпонка 18x4x5R
34 Шатун
35 Прокладка крышки картера
36 Щуп уровня масла d резьбы 24мм
37 Крышка картера
40 Катушка зажигания для DY/БГ/G 177 -192F
41 Направляющий штифт 12х20мм
44 Воздушный фильтр
46 Топливный шланг
47 Прокладка воздушного фильтра
48 Карбюратор
49 Прокладка карбюратора В
50 Термоизоляционная пластина
51 Прокладка карбюратора "А"
52 Шпилька карбюратора М8х106
53 Свеча зажигания
54 Клапанная пружина
55 Тарелка пружины впускного клапана
56 Тарелка пружины выпускного клапана
57 Наконечник клапана
58 Трубка вентиляции
59 Болт клапанной крышки
60 Клапанная крышка
61 Прокладка клапанной крышки
62 Регулирующая гайка М6х0,75
63 Шарнир рычага
64 Рычаг клапана
65 Шпилька
66 Кронштейн рычагов клапанов
67 Штанга толкателя
68 Головка цилиндра
72 Прокладка ГБЦ
73 Клапан выпускной
74 Клапан впускной
75 Толкатель клапана
76 Распредвал
77 Коленвал
78 Стопорное кольцо внутреннее d=22 мм, h=1мм
79 Поршневой палец
80 Поршень 92мм
81 Поршневые кольца (комплект 3 шт.) 92х1,2мм
82 Прокладка глушителя
83 Глушитель для DY8000L/LX/LX-3/LXA
87 Подшипник 6202
88 Вал балансировки
98 Индуктор системы зажигания
100 Электростартер
б/н Маслосъёмный колпачок
