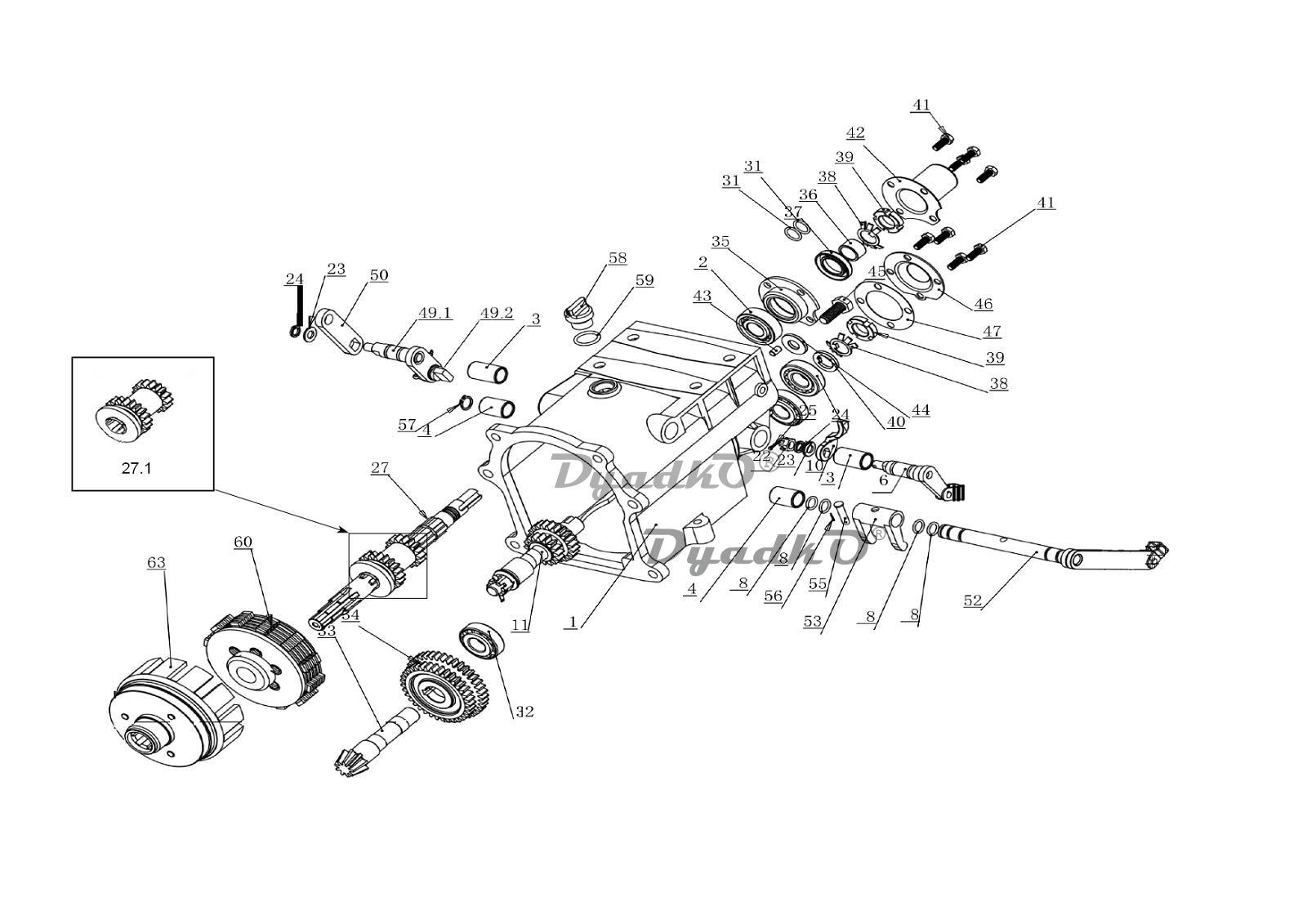

Схема HUTER MK-8000P (HUC) Коробка передач

1 Корпус коробки передач для МК-8000(1) HUC
2 Подшипник 6203 открытый
3 Втулка вала 14х18х31мм для МК-8000(3) HUC, МК-8000(4,34) HFC
4 Втулка вала 14х18х25мм для МК-8000(4) HUC
6 Переключатель для МК-8000(6) HUC, 8000М(45) SEC
8 Уплотнительное кольцо 1,8х11мм для МК-8000(8) HUC, МК-8000(5) HFC
10 Вилка 2 для МК-8000(10) HUC, 8000М(37) SEC
11 Вал 3 для МК-8000(11) HUC, 8000(44) HFC, 8000М/135(11) WGC, 8000М(51-59) SEC
27 Вал 1 для МК-8000(27) HUC, 8000(43) YAH,МК-8000(45) HFC
33 Вал 2 для МК-8000(33) HUC,МК-8000(46-1) HFC
34 Шестерня для МК-8000(34) HUC,МК-8000(46-2) HFC
35 Втулка упорная для МК-8000(35) HUC, 8000(14) HFC, 8000М(23) SEC
36 Втулка вала 16х20х12мм для МК-8000(36) HUC, 8000(15) YAH,МК-8000(17) HFC
37 Сальник 20х35х7
38 Стопорная шайба для МК-8000(38) HUC, 8000(16) YAH, 8000(18) HFC, 8000М(33) SEC
39 Прижимная гайка для МК-8000(39) HUC,8000(17) YAH,11000(19) MEI,8000(19) HFC,8000М(32) SEC
42 Колпачок защитный для МК-8000(42) HUC, 8000(25) HFC, 8000М(28) SEC
43 Шпонка-штифт 10xd6 мм
49 Кулиса 2 для МК-8000(49) HUC, 8000М(13) SEC
50 Переключатель для МК-8000(50) HUC
52 Кулиса 1 для МК-8000(52) HUC
53 Вилка 1 для МК-8000(53) HUC, 8000(39 )HFC, 8000М(41) SEC
55 Штифт 6х29мм для МК-8000(55) HUC,МК-8000(41) HFC
58, 59 Пробка маслозаливной горловины D резьбы=19мм
60 Сцепление (8 лепестков) для МК-8000(60) HUC, 8000(18) YAH
63 Корзина сцепления (для 8 лепестков) для МК-8000(63) HUC, 8000(23) YAH, МК-8000(22) HFC
б/н Подшипник 6007 открытый
б/н Шайба упорная 15,5х25,6х2,5мм для МК-8000(72) HUC, 8000(19) YAH
б/н Подшипник 30203 конический
б/н Вилка 3 для МК-8000(7) HUC
