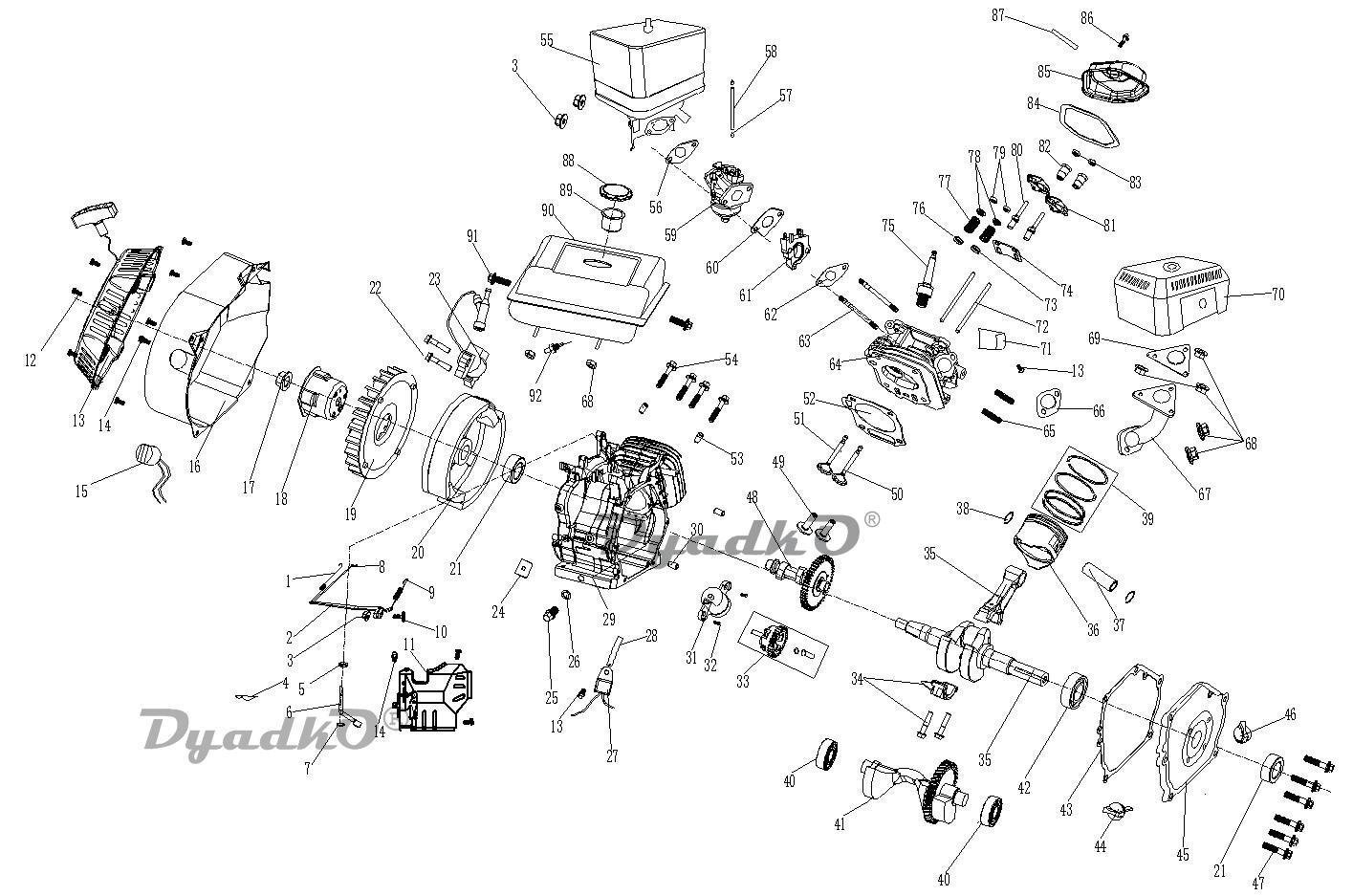

Схема HUTER MPD-100 (KEM) Двигатель KEM

1 Пружина 0,2х5,3х215мм тяги стабилизатора частоты вращения для MPD-100(1) KEM,БГ-11000Э(10) HAY
2 Рычаг стабилизатора для МР-100(11),БГ-11000Э(11) HAY,100(2) KEM,DY5000-9500L/LX-3(87-89)КЕМ
6 Вал стабилизатора частоты вращения для MPD-100(6) KEM, БГ-11000Э(15) HAY, DY5000L/LX-9500L/LX-3
8 Тяга для МР-100(9),БГ-11000Э(9) HAY,MPD-100(8) KEM,DY5000L/LX-9500L/LX-3, SGC6000(10),МК-13000(2)MEI
9 Пружина 1,2х9х131мм регулятора оборотов для MPD-100(9) KEM, БГ-11000Э(12) HAY, DY5000L/LX-9500L/LX-3
13 Стартер ручной для MP-100(2) HAY,MPD-100(13) KEM,DY5000L/LX-9500L/LX-3,SGC8100(89),МК-13000,15000
15 Выключатель двигателя
16 Кожух маховика для MPD-100(16) KEM,МР-100(4) HAY,МК-13000,15000,17000(2) MEI
18 Храповик стартера для MP-100(6),БГ-11000Э(6) HAY,MPD-100(18) KEM,DY5000L-9500L/LX-3,SGC8100(85)
19 Вентилятор для МР-100(7),БГ-11000Э(7) HAY,MPD-100(19) KEM,DY5000L/LX-9500L/LX-3,SGC8100(84)
20 Маховик с зубчатым венцом для DY5000LX, DY6500LX/LXW, DY8000LX EG-HT188FDE-J09, БГ-11000Э(8) HAY
21 Сальник 35х52х8(7)
23 Катушка зажигания для MPD-100(23) KEM,БГ-11000Э(84) HAY,МК-13000,15000,17000(1) MEI, DY5000L/LX-9500
27 Блок сигнал.уровня масла MPD-100,MP-40(26),80(27), DY9500L/LX-3(12)KEM,2500L-4000L/LX, SGC4100
29 Блок цилиндра для DY6500LXW, DY8000LX, MPD-100(29) KEM
31 Датчик уровня масла для MPD-100(31) KEM,БГ-11000Э(26) HAY,DY5000L/LX-9500L/LX-3, SGC8100(65),6000(2)
33 Комплект стабилизатора частоты вращения для MPD-100(33) KEM, БГ-11000Э(32-35) HAY, DY5000L/LX-9500L
34 Шатун для MPD-100(34) KEM, БГ-11000Э(29,30,42) HAY, DY5000L/LX-9500L/LX-3,МК-13000,15000,17000(5)MEI
36 Поршень (для колец 1,8мм) для MPD-100(36) KEM,DY8000L/LX, DY6500L LBN,МК-15000,17000(3) MEI
37 Поршневой палец для MP-100(46),БГ-11000Э(46) HAY,MPD-100(37)KEM,DY5000L/LX-9500L/LX-3,МК-13000(4)MEI
38 Стопорное кольцо поршневого пальца d=20 mm
39 Поршневые кольца (компл. 3 шт) h=1,8мм для MPD-100(39) KEM,DY8000L/LX,МК-15000,17000(1) MEI
40 Подшипник 6202 открытый
41 Вал балансировки для MP-100(31), БГ-11000Э(31) HAY,MPD-100(41) KEM, DY5000L/LX-9500L/LX-3
42 Подшипник 6207 открытый
43 Прокладка крышки картера для MP-100(36)HAY,MPD-100(43) KEM,DY5000-8000L/LX/LXW,МК-13000,15000,17000
44 Щуп уровня масла D резьбы=19мм, L=65мм
45 Крышка картера в сборе для MP-100(39)HAY,MPD-100(45) KEM,DY5000-6500L EG-HT188FDE-С02,SGC8100(74)
46 Пробка маслозаливной горловины D резьбы=19мм
48 Распредвал для MPD-100(48) KEM, DY8000LX JF390-F-08
49 Толкатель клапана для MPD-100(49) KEM, БГ-11000Э(79) HAY, DY5000L/LX-9500L/LX-3, SGC8100(47),GMC-9.0
50 Клапан выпускной для MPD-100(50) KEM, DY8000LX JF340-F-11
51 Клапан впускной для MPD-100(51) KEM, DY8000LX JF340-F-12
52 Прокладка головки цилиндра для MPD-100(52) KEM, DY8000LX JF390-A-11
55 Фильтр воздушный для МP-100(95) HAY, MPD-100(55) KEM
56 Прокладка воздушного фильтра для MPD-100(56) KEM, БГ-11000Э(92) HAY, DY5000L/LX-9500L/LX-3
59 Карбюратор MPD-100(59) KEM, DY6500LXW, DY8000L/LX, 9500L/LX-3, БГ-11000Э(91) HAY
60 Прокладка карбюратора "В" для MPD-100(60) KEM, БГ-11000Э(90) HAY, DY5000L/LX-9500L/LX-3,SGC8100(28)
61 Термоизоляционная пластина для MPD-100(61) KEM, БГ-11000Э(89) HAY, DY5000L/LX-9500L/LX-3,SGC8100(29)
62 Прокладка карбюратора "А" для MPD-100(62) KEM, БГ-11000Э(88) HAY, DY5000L/LX-9500L/LX-3,SGC8100(30)
64 Головка цилиндра для MPD-100(64) KEM,DY8000LX JF340-A-09,DY6500L LBN,МК-13000,15000,17000(1) MEI
66 Прокладка выпускной трубы для MPD-100(66) KEM, БГ-11000Э(69) HAY,DY5000L/LX-9500L/LX-3, SGC8100(21)
67-70 Глушитель для МР-100(71-73) HAY, MPD-100(67-70) KEM, MK-1300, 15000, 17000 (3-5) MEI, СБ-8100Э ZMD
72 Штанга толкателя для MP-100(78),БГ-11000Э(78) HAY,MPD-100(72) KEM,DY6500L/LX-9500L/LX-3,МК-13000
73 Тарелка клапанной пружины нижняя для MPD-100(73) KEM,DY5000L/LX-9500L/LX-3,SGC8100(13),6000(11) SEC
74 Kронштейн рычагов клапанов для БГ-11000Э(61) HAY,MPD-100(74) KEM,DY5000L/LX-9500L/LX-3
75 Свеча зажигания F7RTC
76 Маслосъёмный колпачок для БГ-11000Э(66)HAY, DY5000L/LX-9500L/LX-3, SGC6000(15), МК-11000(31) HUC
77 Клапанная пружина для БГ-11000Э(65) HAY,MPD-100(77) KEM,DY5000L/LX-9500L/LX-3,SGC6000(13) SEC
78 Тарелка пружины выпускного клапана для БГ-11000Э(63) HAY, MPD-100(78) KEM, DY5000L/LX-9500L/LX-3
79 Наконечник клапана для MPD-100(79) KEM, DY5000,9500L/LX-3,GMC-9.0(5-2), МК-11000(30) HUC
80 Шпилька клапана для GLM-5.0(78)HTG,БГ-11000Э(60)HAY,3.5LT(41-4)SAF,3.5(74), 4.0G(79)FUL,MPD-100(80)
81 Рычаг клапана для БГ-11000Э(59) HAY,MPD-100(81) KEM,DY5000-9500L/LX-3,SGC6000,МК-11000(23) HUC
82 Шарнир рычага М6х0,75
83 Регулирующая гайка М6х0,75
84 Прокладка клапанной крышки для MP-100(56),БГ-11000Э(56) HAY,MPD-100(84) KEM, DY5000L/LX-9500L/LX-3
85 Клапанная крышка для MP-100(55),БГ-11000Э(55)HAY,MPD-100(85)KEM,DY5000L/LX-9500L/LX-3,МК-11000(7)HUC
88 Крышка топливного бака для VP-35(20) TIY,MP-40(78),80(81),50, MPD-80(1),100(88) KEM, SGC4100(12-2)
89 Фильтр топливный для MP-50,MPD-80 YTR, MP-50(5) EZO, MP-40(79),50(2),80(82), MPD-100(89) KEM
90 Бак топливный для МР-100(98) HAY, MPD-100(90) KEM
