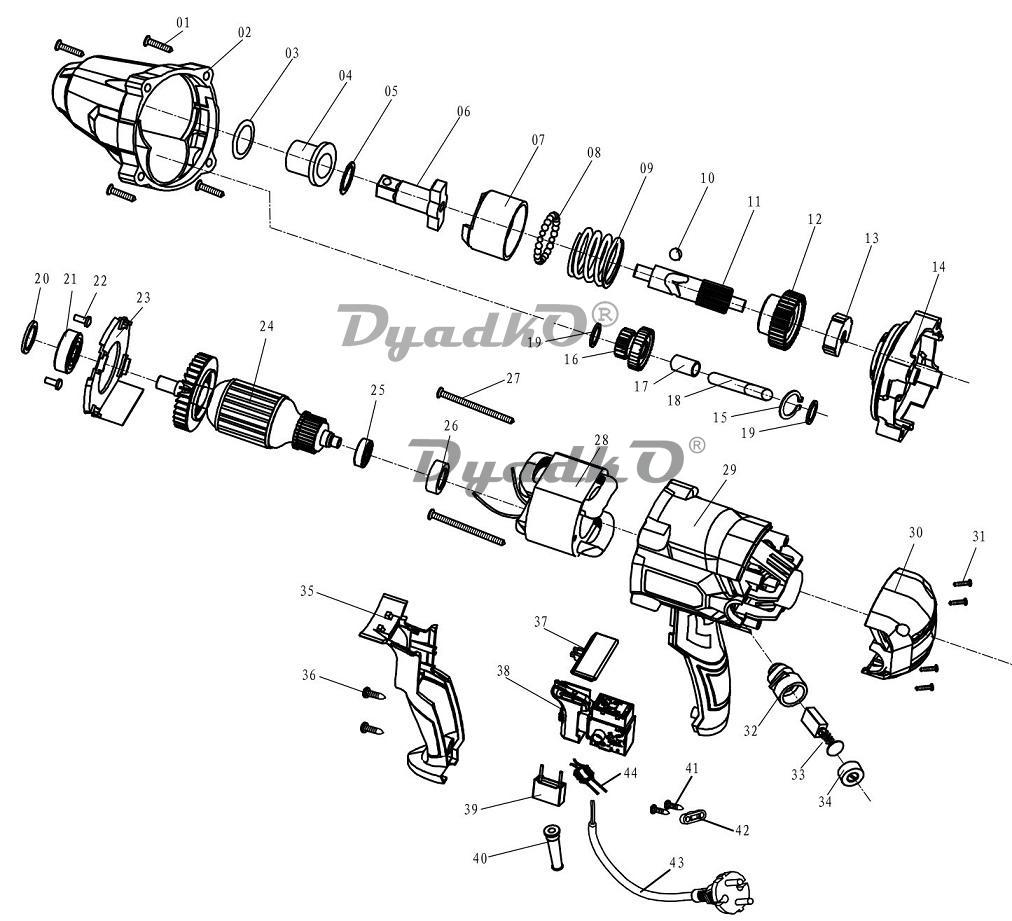

Схема ВИХРЬ ГС-1100 ГС-1100 (GOL 72/24/1)

2 Корпус редуктора для ГС-1100(2) GOL
3 Уплотнительное кольцо выходного штуцера 22*2,4 (все модели), ГС-1100 GOL (3)
4 Головка для ГС-1100(4) GOL
5 Шайба 20х27х0,5 мм для ГС-1100(5) GOL
6 Шпиндель для ГС-1100(6) GOL
7 Храповик для ГС-1100(7) GOL
9 Пружина 4,5х35,5х38мм для ГС-1100(9) GOL
10 Шар стальной D=5,5мм
11 Выходной вал для ГС-1100(11) Вихрь GOL
12 Большое зубчатое колесо для ГС-1100(12) GOL
13 Втулка стальная для ГС-1100(13) GOL
14 Крышка электродвигателя для ГС-1100(14) GOL
16 Двойное зубчатое колесо для ГС-1100(16) GOL
17 Подшипник игольчатый HK 0810
18 Ось для ГС-1100(18) GOL
19 Шайба 8х15х0,7мм для ГС-1100(19) GOL
21 Подшипник 6000 Z, RS
23 Дефлектор для ГС-1100(23) GOL
24 Ротор Lраб.= 4,00мм для ГС-1100(24) GOL
25 Подшипник 608 Z, RS
28 Статор Lраб.=39,4мм для ГС-1100(28) GOL
29 Корпус для ГС-1100(29) GOL
30 Крышка задняя для ГС-1100(30) GOL
32 Держатель угольной щётки для ГС-1100(32) GOL
33 Угольная щётка 6х10х11мм для ГС-1100(33) GOL
34 Крышка угольной щетки для ГС-1100(34) Ресанта GOL
35 Крышка ручки для ГС-1100(35) GOL
37 Переключатель направления вращения для ГС-1100(37) GOL
38 Выключатель для ГС-1100(38) GOL
