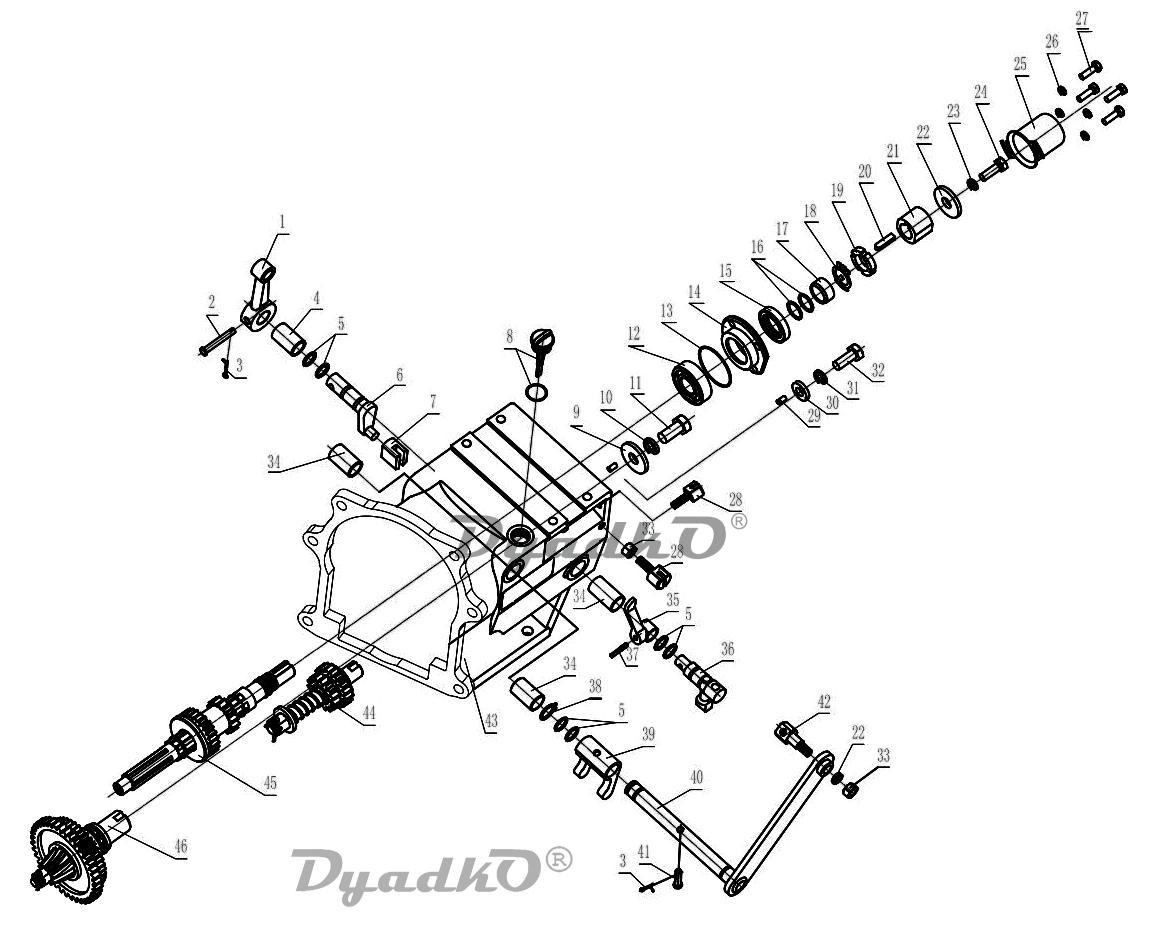

Схема РЕСАНТА МБ-8000-10 (HFC) Коробка передач (HFC 70/5/41)

1 Переключатель для МК-8000(1) HFC
4, 34 Втулка вала 14х18х31мм для МК-8000(3) HUC, МК-8000(4,34) HFC
5 Уплотнительное кольцо 1,8х11мм для МК-8000(8) HUC, МК-8000(5) HFC
6 Кулиса 2 для МК-8000(6) HFC
7 Вилка для МК-8000(8) YAH, МК-8000(7) HFC
8 Пробка маслозаливной горловины D резьбы=19мм
12 Подшипник 6203 открытый
13 Уплотнительное кольцо 1,8х40мм МК-8000(17) HUC, 11000(13) MEI, 8000(13) HFC, 8000М(22) SEC
14 Втулка упорная для МК-8000(35) HUC, 8000(14) HFC, 8000М(23) SEC
15 Сальник 20х35х7
16 Уплотнительное кольцо 1,8х16мм для МК-8000(16) HFC
17 Втулка вала 16х20х12мм для МК-8000(36) HUC, 8000(15) YAH,МК-8000(17) HFC
18 Стопорная шайба для МК-8000(38) HUC, 8000(16) YAH, 8000(18) HFC, 8000М(33) SEC
19 Прижимная гайка для МК-8000(39) HUC,8000(17) YAH,11000(19) MEI,8000(19) HFC,8000М(32) SEC
21 Втулка вала отбора мощности для МК-8000(19) YAH,МК-8000(21) HFC
25 Колпачок защитный для МК-8000(42) HUC, 8000(25) HFC, 8000М(28) SEC
28 Кронштейн тросика 1 для МК-8000(64) HUC, 8000(28) HFC, 8000М(35) SEC
35 Вилка 2 для МК-8000(35) HFC
36 Кулиса для МК-8000(36) HFC
39 Вилка 1 для МК-8000(53) HUC, 8000(39 )HFC, 8000М(41) SEC
40 Кулиса 1 для МК-8000(40)HFC,8000М(43)SEC
41 Штифт 6х29мм для МК-8000(55) HUC,МК-8000(41) HFC
42 Кронштейн тросика 2 для МК-8000(7) HUC, 8000(42) HFC, 8000М(44) SEC
43 Корпус коробки передач для MK-8000 Big Foot (43) HFC, 8000М(20) SEC
44 Вал 3 для МК-8000(11) HUC, 8000(44) HFC, 8000М/135(11) WGC, 8000М(51-59) SEC
45 Вал 1 для МК-8000(27) HUC, 8000(43) YAH,МК-8000(45) HFC
46-1 Вал 2 для МК-8000(33) HUC,МК-8000(46-1) HFC
46-2 Шестерня для МК-8000(34) HUC,МК-8000(46-2) HFC
