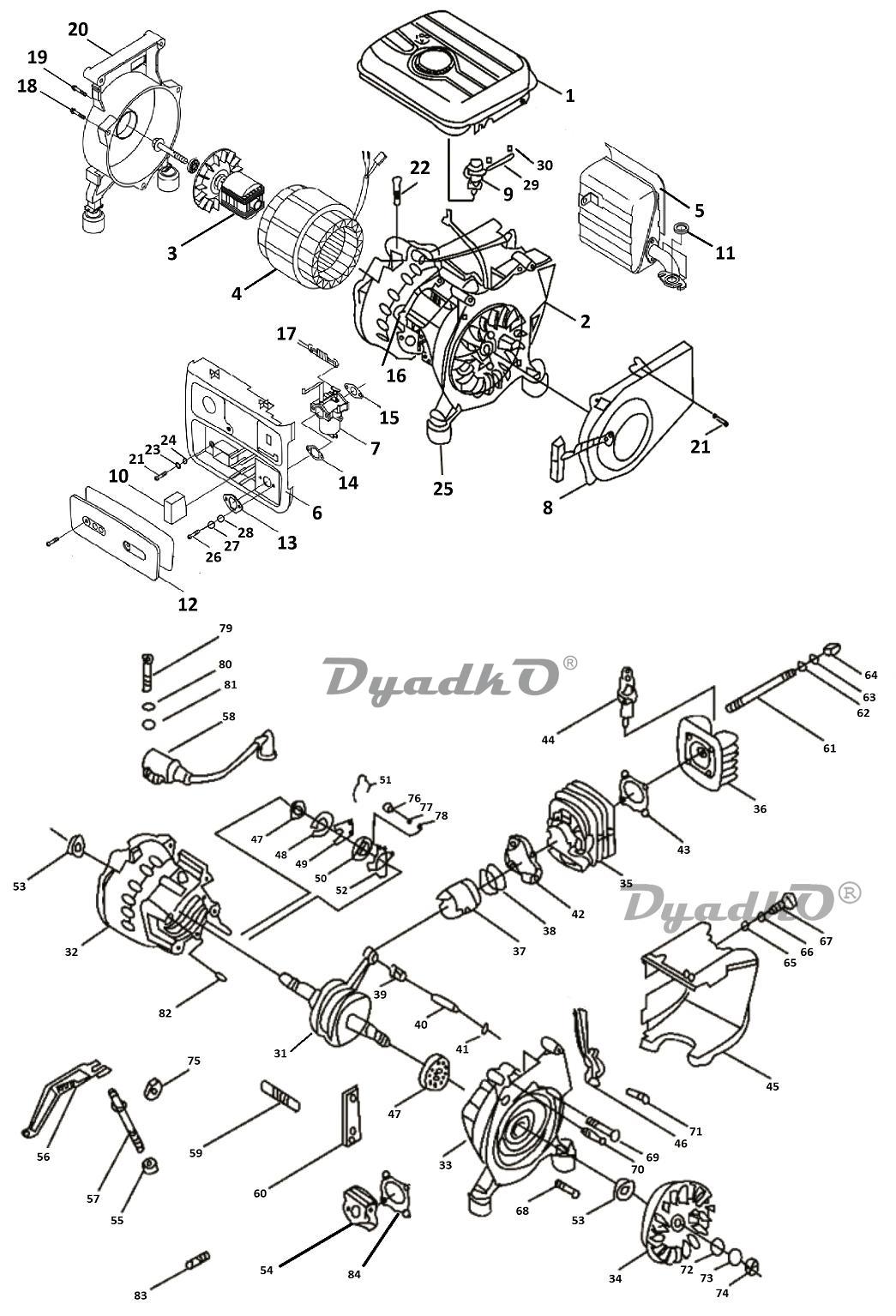

Схема PIT PGB950-AL

1 PGB 950-AL/ 1 Бензобак ; ;
2 PGB 950-AL/ 2 Двигатель ; ;
3 PGB 950-AL/ 3 Якорь ; ;
4 PGB 950-AL/ 4 Статор ; ;
5 PGB 950-AL/ 5 Глушитель ; ;
6 PGB 950-AL/ 6 Передняя панель ; ;
7 PGB 950-AL/ 7 Карбюратор ; ;
8 PGB 950-AL/ 8 Стартер ручной ; ;
9 PGB 950-AL/ 9 Топливный кран ; ;
10 PGB 950-AL/10 Фильтрующий элемент ; ;
11 PGB 950-AL/11 Прокладка глушителя ; ;
12 PGB 950-AL/12 Крышка воздушного фильтра ; ;
13 PGB 950-AL/13 Прижимная пластина ; ;
14 PGB 950-AL/14 Прокладка ; ;
15 PGB 950-AL/15 Прокладка карбюратора ; ;
16 PGB 950-AL/16 Прокладка ; ;
17 PGB 950-AL/17 Адаптер ; ;
18 PGB 950-AL/18 Болт ; ;
19 PGB 950-AL/19 Регулятор оборотов ; ;
20 PGB 950-AL/20 Корпус генератора ; ;
21 PGB 950-AL/21 Винт ; ;
22 PGB 950-AL/22 Болт ; ;
23 PGB 950-AL/23 Гровер ; ;
24 PGB 950-AL/24 Шайба ; ;
25 PGB 950-AL/25 Ножки ; ;
26 PGB 950-AL/26 Винт ; ;
27 PGB 950-AL/27 Гровер ; ;
28 PGB 950-AL/28 Шайба ; ;
29 PGB 950-AL/29 Бензопровод ; ;
30 PGB 950-AL/30 Зажим бензопровода ; ;
31 PGB 950-AL/31 Коленчатый вал ; ;
32 PGB 950-AL/32 Левая часть двигателя ; ;
33 PGB 950-AL/33 Правая часть двигателя ; ;
34 PGB 950-AL/34 Маховик ; ;
35 PGB 950-AL/35 Цилиндр Ø45мм ; ;
36 PGB 950-AL/36 Головка цилиндра ; ;
37 PGB 950-AL/37 Поршень Ø45мм ; ;
38 PGB 950-AL/38 Кольцо поршневое Ø45мм ; ;
39 PGB 950-AL/39 Подшипник игольчатый ; ;
40 PGB 950-AL/40 Палец ; ;
41 PGB 950-AL/41 Кольцо стопорное ; ;
42 PGB 950-AL/42 Прокладка цилиндра ; ;
43 PGB 950-AL/43 Прокладка головки цилиндра ; ;
44 PGB 950-AL/44 Свеча зажигания ; ;
45 PGB 950-AL/45 Кожух двигателя ; ;
46 PGB 950-AL/46 Защитный кожух ; ;
47 PGB 950-AL/47 Подшипник 6004 ; ;
48 PGB 950-AL/48 Кольцо стопорное ; ;
49 PGB 950-AL/49 Вилка центробежного регулятора ; ;
50 PGB 950-AL/50 Кольцо центробежного регулятора ; ;
51 PGB 950-AL/51 Кольцо стопорное ; ;
52 PGB 950-AL/52 Центробежный регулятор оборотов ; ;
53 PGB 950-AL/53 Сальник 20х30х7 ; ;
54 PGB 950-AL/54 Адаптер ; ;
55 PGB 950-AL/55 Втулка ; ;
56 PGB 950-AL/56 Кронштейн регулировки оборотов ; ;
57 PGB 950-AL/57 Ось регулятора ; ;
58 PGB 950-AL/58 Катушка зажигания ; ;
59 PGB 950-AL/59 Пружина ; ;
60 PGB 950-AL/60 Кронштейн ; ;
61 PGB 950-AL/61 Шпилька ; ;
62 PGB 950-AL/62 Шайба ; ;
63 PGB 950-AL/63 Гровер ; ;
64 PGB 950-AL/64 Гайка ; ;
65 PGB 950-AL/65 Шайба ; ;
66 PGB 950-AL/66 Гровер ; ;
67 PGB 950-AL/67 Болт ; ;
68 PGB 950-AL/68 Болт ; ;
69 PGB 950-AL/69 Болт ; ;
70 PGB 950-AL/70 Болт ; ;
71 PGB 950-AL/71 Болт ; ;
72 PGB 950-AL/72 Шайба ; ;
73 PGB 950-AL/73 Гровер ; ;
74 PGB 950-AL/74 Гайка ; ;
75 PGB 950-AL/75 Гайка ; ;
76 PGB 950-AL/76 Болт ; ;
77 PGB 950-AL/77 Болт ; ;
78 PGB 950-AL/78 Болт ; ;
79 PGB 950-AL/79 Болт ; ;
80 PGB 950-AL/80 Шайба ; ;
81 PGB 950-AL/81 Гровер ; ;
82 PGB 950-AL/82 Направляющая ; ;
83 PGB 950-AL/83 Шпилька ; ;
84 PGB 950-AL/84 Прокладка адаптера
